Chauffe-eau solaire didactique pour production d'eau chaude sanitaire - PCST15P
![matériel pédagogique : Chauffe-eau solaire didactique pour production d'eau chaude sanitaire](javascript:fenetreCent("/zoom.php?image=/image_produit/PCST15P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

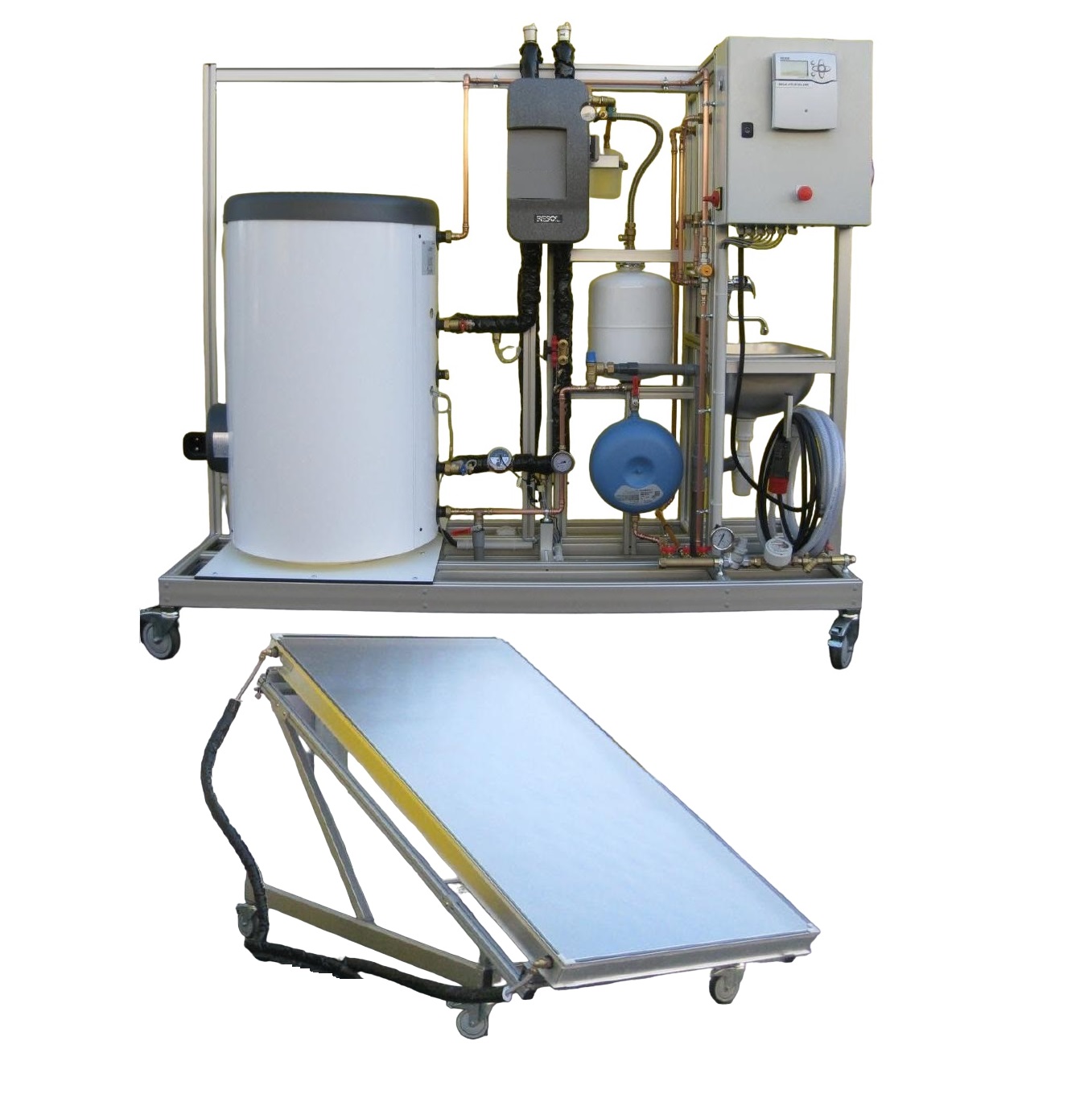

Cet équipement didactique est construit autour d'un montage très répandu de production d'eau chaude sanitaire.
Le chauffage de l'eau s'effectue à l'aide d'un capteur solaire connecté à un préparateur ECS à un échangeur.
Circuit sanitaire avec vanne 3 voies, mitigeur sur évier.
Le point fort de l'équipement est son instrumentation très complète qui permet d'assurer le suivi du fonctionnement de l'installation.
Livré avec 1 capteur solaire plan.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Reconnaissance des composants, leur rôle
- Mise en route d'une installation de chauffage ECS solaire
- Réglage hydraulique : ajustage des débits
- Réglage de l'orientation et inclinaison des capteurs solaires
- Réglage de la régulation, paramétrage du régulateur
- Entretien et maintenance de l'installation (remplissage, vidange...)
- Chronogramme de fonctionnement de l'installation (enregistrement sur carte SD des données)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CHAUFFE-EAU SOLAIRE DIDACTIQUE POUR PRODUCTION D'EAU CHAUDE SANITAIRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Reconnaissance des composants, leur rôle
- Mise en route d'une installation de chauffage ECS solaire
- Réglage hydraulique : ajustage des débits
- Réglage de l'orientation et inclinaison des capteurs solaires
- Réglage de la régulation, paramétrage du régulateur
- Entretien et maintenance de l'installation (remplissage, vidange...)
- Chronogramme de fonctionnement de l'installation (enregistrement sur carte SD des données)
Spécifications techniques requises:
- Châssis à base de profilés aluminium monté sur roulettes.
- Balon d'eau chaude sanitaire de capacité de 150L avec 1 échangeur, isolation mousse dure Polyuréthane, 1 trappe de visite et de nettoyage.
- Station solaire incluant :
- pompe de circulation haute performance à vitesse variable (PWM)
- raccords et robinets de vidange et de remplissage
- soupape de sécurité 6 bar
- manomètre, thermomètres
- Un vase d'expansion solaire
- Un compteur débitmétrique à impulsion pour comptage par le régulateur de l'énergie thermique transférée.
- Un manifold de vidange et de remplissage en fluide solaire pour les opérations de maintenance.
- Un réseau ECS relié au balon d'eau chaude sanitaire. L'eau chaude pourra être consommée sur un évier via un réseau hydraulique traditionnel (mitigeur d'eau chaude en amont), les débits et températures seront mesurées par 2 débitmètres à flotteur et 2 thermomètres.
- Alimentation en eau composée d'une vanne d'entrée d'eau pour l'isolement de l'installation avec un filtre, un compteur d'eau, un détendeur avec manomètre en entrée et en sortie, une nourrice de distribution avec vannes.
- Sur la ligne du balon ECS : un clapet anti pollution, une soupape de sécurité 7bar, une position de vidange conforme aux normes NF D 36401, NF P 43008, EN 1487, un vase d'expansion ECS, une manomètre.
- Coffret électrique avec:
- Un sectionneur, un voyant sous tension, protections électriques
- Un régulateur solaire différentiel avec variation de vitesse (PWM), carte SD pour enregistrement des données.
- Les tuyauteries seront toutes en cuivre et calorifugées pour les hautes températures (circuit solaire).
- La liaison du balon ECS jusqu'au capteur sera ssurée par des flexibles inox isolés de longueur 10m avec système de déconnection rapide (jeux de vannes et raccords tournants) du capteur loru changement.
- Sous ensemble capteur composé :
- D'un châssis mobile réalisé à l'aide de profilés aluminium et réglables en inclinaison sur lequel sera fixé un capteur solaire plan. Surface du capteur 2 m2. Cadre aluminium, vitrage solaire.
- Capteur en tube cuivre avec surface aluminium avec revêtement sélectif, collecteurs hydrauliques intégrés.
- Alimentation électrique monophasée 230V-50Hz
- Dimensions du banc : 2.15 x 0.8 x 1.95 m
- Dimensions du capteur solaire: 1.5 x 2.2 x hauteur max 2.0 m
