Centrale solaire portative avec restitution réseau - SOLRES2P

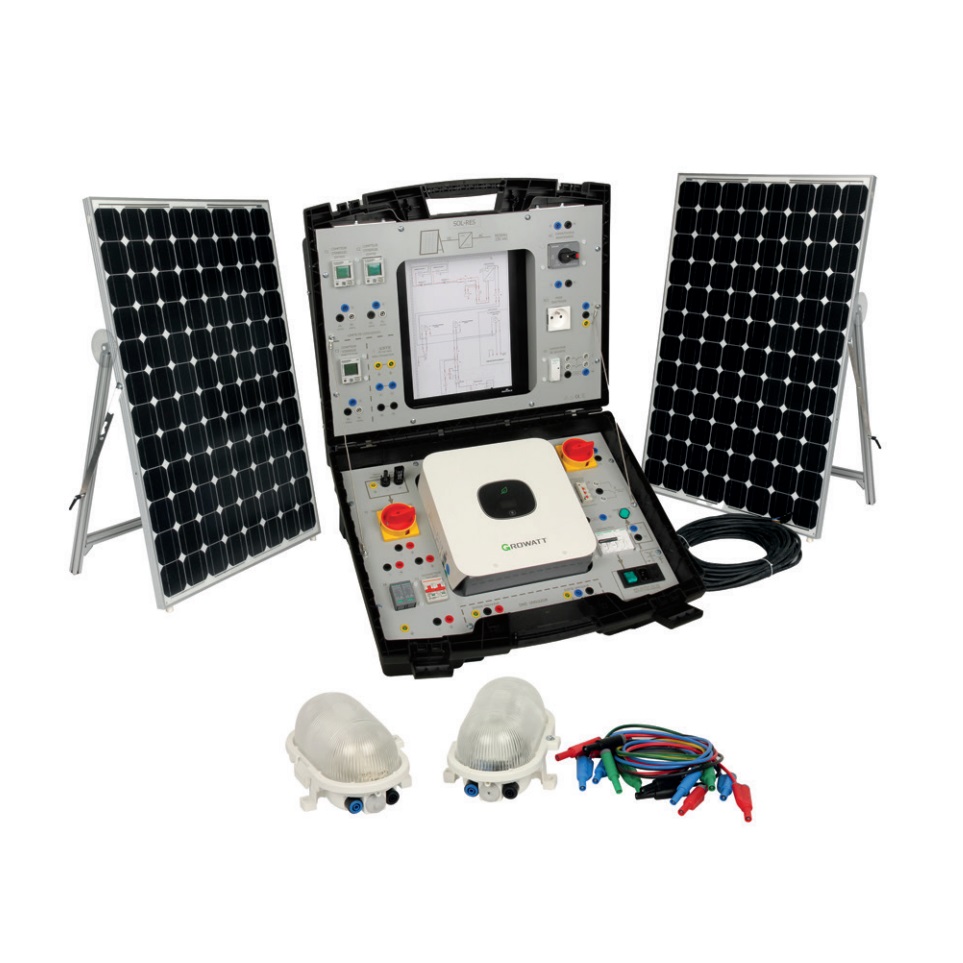

![matériel pédagogique : Centrale solaire portative avec restitution réseau](javascript:fenetreCent("/zoom.php?image=/image_produit/SOLRES2P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Mallette pédagogique permettant l'étude de la restitution d'énergie photovoltaïque sur le réseau électrique national 230VAC 50Hz.
Cet équipement didactique offre la possibilité de choisir entre deux types de fonctionnement :
- Restitution totale de l'énergie produite.
- Restitution de l'énergie non consommée seulement. Une sérigraphie représente les différents composants.
Les composants sont à relier avec des cordons de sécurité fournis avec l'équipements.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures des différentes grandeurs électriques.
- Analyser & interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux.
- Etudier la chaîne d'énergie (production, stockage, utilisation, comportement énergétique).
- Câbler une installation photovoltaïque
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CENTRALE SOLAIRE PORTATIVE AVEC RESTITUTION RÉSEAU
Le banc devra permettre les exploitations pédagogiques suivantes:
- Découvrir les différents éléments d'une installation photovoltaïque à restitution réseau.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser & interpréter les résultats.
- Etudier le rendement et les incidences en lien avec le positionnement des panneaux
- Étudier la chaîne d'énergie (production, utilisation, revente, comportement énergétique).
- Câbler une installation photovoltaïque à restitution réseau.
Spécifications techniques requises:
mallette pédagogique comprenant:
- mallette en polypropylène résistante aux chocs avec poignée de transport.
- 2 connecteurs photovoltaïques pour le branchement des panneaux solaires.
- 1 parafoudre.
- 1 disjoncteur solaire 10A
- 1 sectionneur pour isoler le circuit des panneaux solaires de la mallette technique.
- 1 Onduleur 750W synchronisable sur le réseau
- 1 commutateur Marche/Arrêt pour la maintenance.
- 3 compteurs d'énergie
- 1 sectionneur pour isoler le raccordement au réseau.
- 1 contrôleur de tension
- 1 disjoncteur différentiel bipolaire 30mA
- 1 sortie 230VAC-750W 50Hz sur bornes de sécurité 4mm
- 1 sortie 230VAC-750W 50Hz sur prise électrique
- Dimensions : 580 x 460 x 205mm
Ensemble de 2 paneaux photovoltaiques au silicium monocristallin montés sur châssis inclinables
- Puissance maximale : 215Wc ± 10%
- Raccordements étanches IP65 ? 1000V sur l'arrière du panneau
- Surface utile des cellules 1,5m²
- Châssis robuste en aluminium
- Rapporteur permettant la mesure de l'angle d'inclinaison
- Inclinaison réglable de 5° à 70°
- Deux rotules à serrage manuel par manette permettent de positionner le panneau à l'angle d'inclinaison désiré
- Dimensions en position repliée : env 1600 x 800 x 100mm.
Jeu d'accessoires:
- 1 câble solaire 30 m pour raccorder les panneaux à la mallette.
- 2 Hublots lumineux pour observer la consommation.
- 1 ensemble de cordons de sécurité.
- 1 cordon d'alimentation.
Système didactique fourni avec un dossier pédagogique complet avec travaux pratiques (TP).
