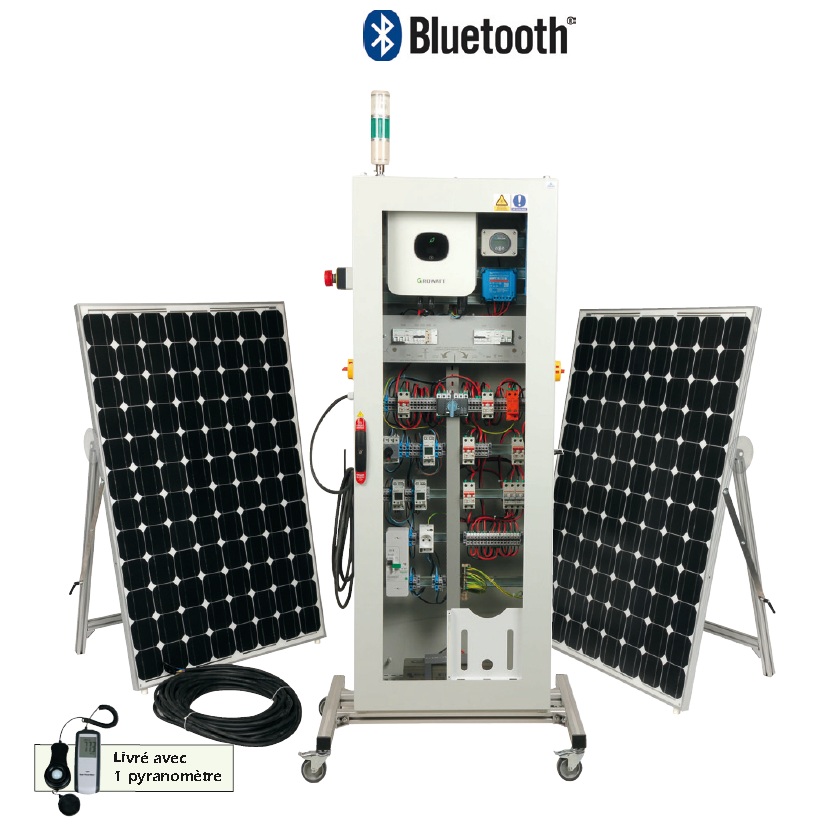

Centrale solaire didactique sur site isole et restitution sur le réseau - SOL1P
![matériel pédagogique : Centrale solaire didactique sur site isole et restitution sur le réseau](javascript:fenetreCent("/zoom.php?image=/image_produit/SOL1P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Centrale solaire didactique sur site isolé et restitution sur le réseau permettant un fonctionnement en site isolé et en revente partielle et revente totale.
- En fonctionnement sur site isolé les panneaux photovoltaïques chargent 2 batteries étanches 12V câblées en série, à travers un contrôleur de charge. La tension continue est disponible soit sur bornes de sécurité à l'arrière de l'armoire, soit transformée en tension 250VAC 50Hz par un convertisseur de tension de 200W.
- En fonctionnement avec synchronisation sur le réseau et revente partielle ou totale, un onduleur transforme le courant continu issu des panneaux photovoltaïques en courant alternatif et injecte sa puissance en synchronisme sur le réseau.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser et interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux
- Étudier la chaîne d'énergie (production, stockage, utilisation, revente, comportement énergétique).
- Câbler une installation photovoltaïque.Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CENTRALE SOLAIRE DIDACTIQUE SUR SITE ISOLE ET RESTITUTION SUR LE RESEAU
Le banc devra permettre un fonctionnement en site isolé et en revente partielle et revente totale.
1/ Fonctionnement sur site isolé :
Les panneaux photovoltaïques chargeront 2 batteries étanches 12V câblées en série, à travers un contrôleur de charge. La tension continue sera disponible soit sur bornes de sécurité à l'arrière de l'armoire, soit transformée en tension 250VAC 50Hz par un convertisseur de tension de 200W.
2/ Fonctionnement avec synchronisation sur le réseau et revente partielle ou totale.
Dans l'armoire un onduleur DC/AC transformera le courant continu issu des panneaux photovoltaïques en courant alternatif 220VAC 50Hz, et injectera sa puissance en synchronisme sur le réseau. Cet onduleur sera protégé contre toute inversion de polarité et surcharge côté continu ou alternatif. Lorsque les panneaux ne seront pas éclairés, l'onduleur ne consommera aucun courant.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser et interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux
- Étudier la chaîne d'énergie (production, stockage, utilisation, revente, comportement énergétique).
- Câbler une installation photovoltaïque.
Spécifications techniques requises:
- Système composé d'une armoire technique de centrale solaire normalisée sur châssis à roulettes et de 2 panneaux photovoltaïques
- Armoire technique électrique ouverte de grande dimensions (810 x 600 x 1890mm) avec accès aux différents composants :
- 2 sectionneurs
- 1 différentiel 500mA -30A
- 1 différentiel 30mA
- 1 parafoudre + fusibles
- 3 compteurs résolution 100Wh
- 1 Coup de poing ARU
- 1 inverseur de source
- 1 contrôleur de charge 12/24VDC-20A
- 2 batteries 12V-12Ah
- 1 ensemble de connecteurs photovoltaïques
- 1 Onduleur 500W synchronisable sur le réseau
- 1 Convertisseur de tension 24VDC/230VAC-200W
- 2 Panneaux photovoltaïques de 215wc sur châssis inclinable
- Tension en circuit ouvert : 46 VDC
- Courant de court-circuit : 6,3A
- Tension de service optimale : 37VDC
- Intensité de service optimale : 5,7A
- Puissance maximale : env 215Wc ± 10%
- Raccordements étanches IP65 - 1000V sur l'arrière du panneau
- Type des cellules : au silicium monocristallin
- Châssis robuste en aluminium
- Surface utile des cellules 1,5m²
- Sortie 37VDC - 5,2A 215Wc par panneau sur 2 bornes photovoltaïques
- Deux rotules à serrage manuel par manette permettent de positionner le panneau à l'angle d'inclinaison désiré
- Rapporteur permettant la mesure de l'angle d'inclinaison réglable de 5° à 70°
- Dimensions en position repliée : 1600 x 700 x 300mm à ± 10%
- 1 pyranomètre
- Fourni avec pyranomètre et câble de 30 mètres de long pour le raccordement des panneaux solaires
-Manuel d'utilisation avec dossier pédagogique élève et professeur en français
