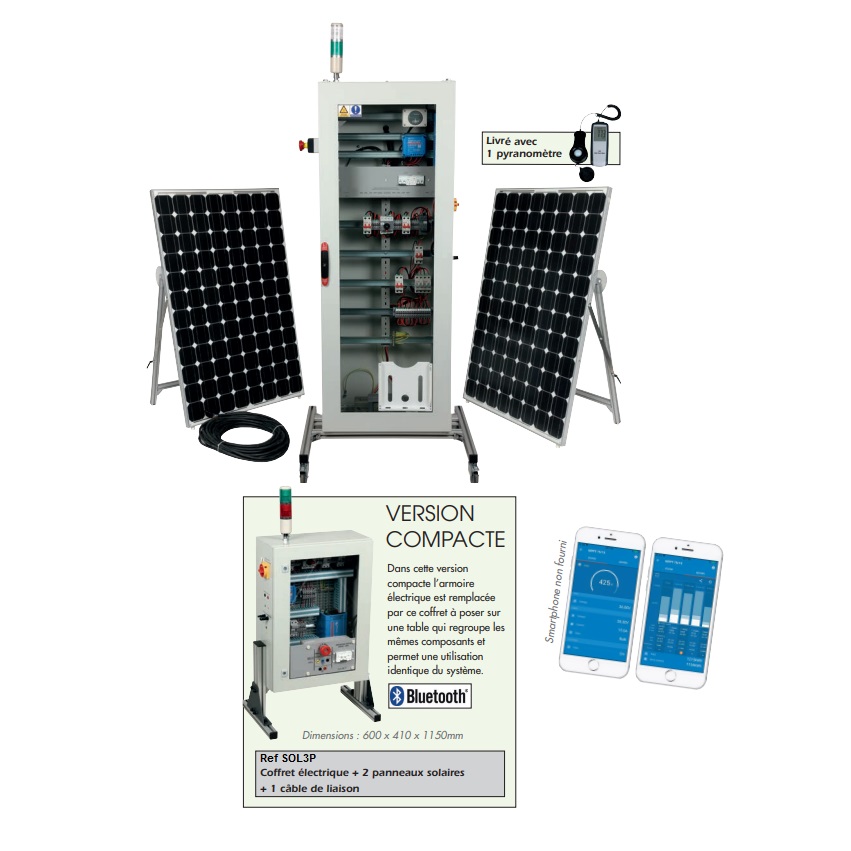

Centrale solaire didactique pour site isolé - SOL3P
![matériel pédagogique : Centrale solaire didactique pour site isolé](javascript:fenetreCent("/zoom.php?image=/image_produit/SOL3P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Centrale solaire didactique pour site isolé. Le courant photovoltaïque charge 2 batteries étanches 12V câblées en série, à travers un contrôleur de charge.
Cette tension continue est soit disponible sur bornes de sécurité à l'arrière de l'armoire, soit transformée en tension 250VAC 50Hz par un convertisseur de tension de 200W.
Le système est fourni complet avec 2 panneaux photovoltaiques orientables, pyranomètre et possibilité de relevé les mesures sur tablette ou smartphone en Bluetooth via une application téléchargeable gratuitement.
La centrale existe également en version avec armoire de table compacte sous la référence SOL3LP.
Un système de charges avec possibilité de prise de mesures est également disponible en option sous la référence HABITAT3P
Nous pouvons également proposer en option un simulateur solaire pour une utilisation de la centrale en laboratoire.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures des différentes grandeurs électriques.
- Analyser & interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux.
- Etudier la chaîne d'énergie (production, stockage, utilisation, comportement énergétique).
- Câbler une installation photovoltaïque
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CENTRALE SOLAIRE DIDACTQIUE POUR SITE ISOLE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures des différentes grandeurs électriques.
- Analyser & interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux.
- Etudier la chaîne d'énergie (production, stockage, utilisation, comportement énergétique).
- Câbler une installation photovoltaïque
Spécifications techniques requises:
Armoire électrique de centrale solaire normalisée montée sur châssis à roulettes.d'en 780 x 550 x 1800 mm
- 2 sectionneurs, 1 parafoudre + fusibles, un arret d'urgence
- 1 contrôleur de charge 12/24VDC-20A
- 2 batteries 12V-12Ah
- 1 jeu de connecteurs photovoltaïques
- Convertisseur de tension 24VDC/230VAC-200W
- Câble de 30 m pour le raccordement des panneaux photovoltaiques
- Pyranomètre
- 2 Panneaux photovoltaiques de 215 Wc +/- 10% chacun montés sur châssis inclinable de 5° à 70°
- Tension en circuit ouvert : 46 VDC
- Courant de court-circuit : 6.3 A
- Tension de service optimale : 37 VDC
- Intensité de service optimale : 5.7 A
- Raccordements étanches IP65 ? 1000V sur l'arrière des panneaux
- Dimensions de l'ensemble en position repliée : env 1600 x 800 x 300 mm
- Possibilité de relevé les mesures sur tablette ou smartphone en Bluetooth via une application téléchargeable gratuitement
