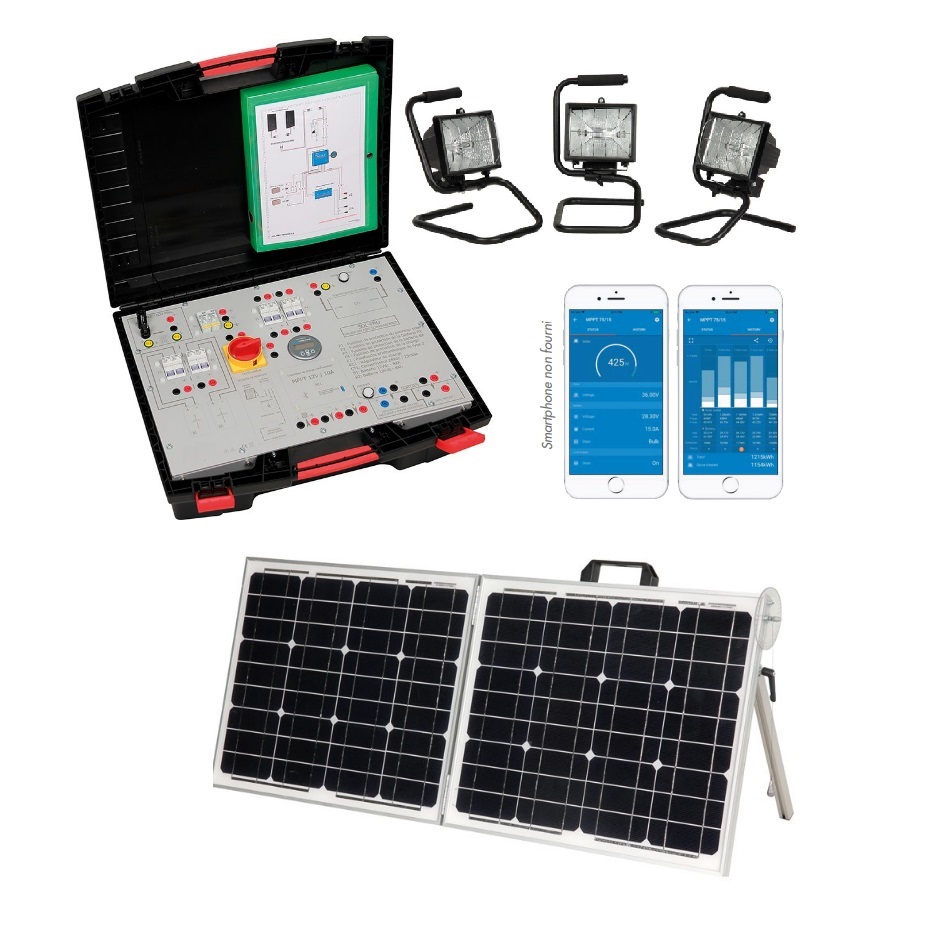

Centrale solaire didactique portative sur site isolé avec lumière artificielle - SOLPROP
![matériel pédagogique : Centrale solaire didactique portative sur site isolé avec lumière artificielle](javascript:fenetreCent("/zoom.php?image=/image_produit/SOLPROP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Centrale solaire didactique compacte type site isolé avec sources de lumières artificielles incluant 2 panneaux photovoltaiques.
Possibilité de relevé les mesures sur tablette ou smartphone en Bluetooth via une application téléchargeable gratuitement.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir les différents éléments d'une installation photovoltaïque à restitution réseau.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser & interpréter les résultats.
- Etudier le rendement et les incidences en lien avec le positionnement des panneaux
- Étudier la chaîne d'énergie (production, utilisation, revente, comportement énergétique).
- Câbler une installation photovoltaïque à restitution réseau.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CENTRALE SOLAIRE PORTATIVE SUR SITE ISOLE AVEC LUMIERE ARTIFICIELLE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Appréhender une installation photovoltaïque type site isolé.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser le câblage d'une installation photovoltaïque.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser & interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux.
- Étudier la chaîne d'énergie (production, stockage, utilisation d'un régulateur de charge solaire pour batterie).
Spécifications techniques requises:
mallette en polypropylène résistante aux chocs comprenant :
- 2 embases photovoltaïques pour le branchement des panneaux solaires.
- 1 parafoudre.
- 1 commutateur Marche/Arrêt pour isoler le circuit des panneaux solaires de la mallette technique.
- 4 disjoncteurs solaires bipolaires protègent le circuit panneaux solaires, batteries et utilisation.
- 1 régulateur de charge solaire 24V/20A avec af ficheur indiquant :
- la charge des batteries
- l'intensité fournie par les panneaux solaires
- l'intensité de charge des batteries
- l'intensité consommée par le circuit utilisation
- la tension des batteries
- 1 convertisseur de tension pur sinus 50Hz- 24/230VAC de 120VA.
Auto protection par fusible thermique réarmable
- 2 batteries 12V/8AH
- 1 ensemble de cordons de sécurité 4mm
- 1 sortie 230VAC-120VA sur bornes de sécurité 4mm
- 1 sortie utilisation 24VDC-180VA sur bornes de sécurité 4mm
- Dimensions : 580 x 460 x 205mm
- Possibilité de relevé les mesures sur tablette ou smartphone en Bluetooth via une application téléchargeable gratuitement
Châssis aluminium comprenant 2 panneaux photovoltaïques:
- 2 panneaux photovoltaïques polycristallins de 30Wc chacun:
- tension à puissance Max Vmpp: 18.6 Vcc
- courant à puissance Max Impp :1.61 A
- tension en circuit ouvert Voc: 22.9 Vcc
- courant de court circuit Isc :1.76 A
- 2 charnières permettant de les replier l'un sur l'autre.
- Surface utile des cellules sur chaque panneau 0,2m².
- 1 système de positionnement des panneaux à l'angle d'inclinaison désiré.
- 1 rapporteur donne la mesure de l'angle d'inclinaison.
- Léger et facilement déplaçable à l'aide d'une poignée de transport.
- Dimensions en position dépliée :780 x 400 x 600mm
Source lumineuse artificielle :
- 3 spots de 400W à inclinaison variable.
- Alimentation 230VAC 50/60Hz par cordon secteur
CD comportant
- Un rappel théorique sur les différents types de cellules et l'énergie photovoltaïque.
- Le schéma de câblage détaillé de la centrale solaire.
- 5 TP théoriques et 3 TP pratiques complets sous forme cahier élève / enseignant.
- Notices complètes de chaque composant.
