Banc pédagogique de conversion d'énergie renouvelable triphasé en monophasé - CONVERTYSP
![matériel pédagogique : Banc pédagogique de conversion d'énergie renouvelable triphasé en monophasé](javascript:fenetreCent("/zoom.php?image=/image_produit/CONVERTYSP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système spécialement conçu pour fonctionner avec notre simulateur d'éolienne de laboratoire référence EOLYPP.

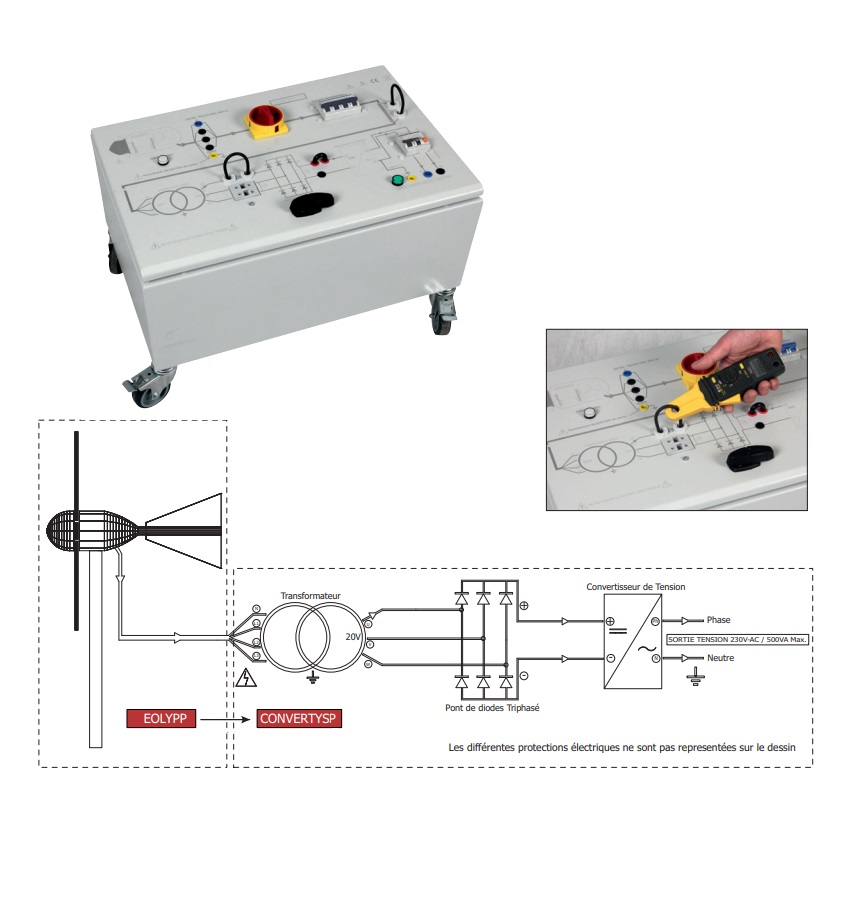

La tension triphasée délivrée par l'éolienne est séparée galvaniquement par transformateur d'isolement, puis redressée par un pont de Graetz.
Cette tension continue est transformée via un convertisseur DC / AC en une tension alternative 230V 50Hz / 500VA.
En cas de dépassement de cette puissance, le convertisseur déleste instantanément la sortie, allume un voyant de surcharge, et se réenclenche 15 secondes après diminution de la charge.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etudier la conversion d'énergie électrique triphasé - monophasé
- Réalisation du schéma de câblage.
- Dimensionnement des composants électriques en fonction de la tensionet de la puissance.
- Relevé des intensités et tension en différents points du circuit.
- Calcul des puissances.
- Calcul des rendements électriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DE CONVERSION D'ENERGIE RENOUVELABLE TRIPHASE EN MONOPHASE
Les travaux pratiques Fourni devront permettre de réaliser les objectifs suivants:
- Etudier la conversion d'énergie électrique triphasé - monophasé
- Réalisation du schéma de câblage.
- Dimensionnement des composants électriques en fonction de la tensionet de la puissance.
- Relevé des intensités et tension en différents points du circuit.
- Calcul des puissances.
- Calcul des rendements électriques.
Spécifications techniques requises:
- Système spécialement conçu pour fonctionner avec un simulateur d'éolienne de laboratoire.
- La tension triphasée délivrée par l'éolienne (à fournir séparemment) sera séparée galvaniquement par transformateur d'isolement, puis redressée par un pont de Graetz.
Cette tension continue sera transformée via un convertisseur DC / AC en une tension alternative 230V 50Hz / 500VA
- Coffret metallique sur roulettes de dimensions d'env 600 x 450 x 530 mm.
- Synoptique du convertisseuravec localisation des composants et des points de mesure
- Tension triphasée en provenance d'un éolienne appliquée via des bornes de sécurité diamètre 4mm.
- Entrées entre 375 et 460V triphasé.
- Sectionneur général enclenchant et coupant l'alimentation du convertisseur.
- Bornes de sécurité diamètre 4mm placées entre chaque composant,permettant de mesurer les tensions et intensités à chaque étape de la conversion.
- Un disjoncteur magnétothermique protègera protègera le primaire du transformateur contre toute surcharge.
- Convertisseur de sortie 500W/230V.
- Disjoncteur différentiel 30mA protègera la sortie vers le réseau d'utilisation câblé selon un régime de neutre en schéma TT.
