Banc didactique d'étude d'une centrale éolienne triphasée avec restitution sur le réseau en revente partielle, totale et - EOL1P

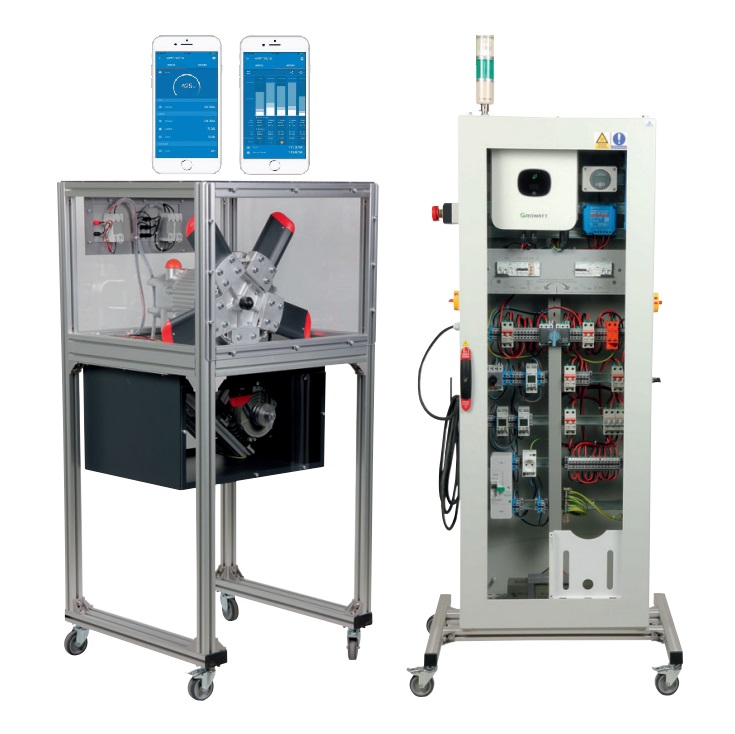

![matériel pédagogique : Banc didactique d'étude d'une centrale éolienne triphasée avec restitution sur le réseau en revente partielle, totale et](javascript:fenetreCent("/zoom.php?image=/image_produit/EOL1P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'une centrale éolienne triphasée permettant d'étudier différents types de configurations; avec restitution sur le réseau en revente partielle ou totale et en site isolé.
FONCTIONNEMENT EN REVENTE PARTIELLE ET REVENTE TOTALE
Dans l'armoire un onduleur DC/AC transforme le courant continu issu de l'éolienne en courant alternatif 220VAC 50Hz et injecte sa puissance en synchronisme sur le réseau. Cet onduleur est protégé contre toute inversion de polarité et surcharge côté continu ou alternatif.
Lorsque l'éolienne est à l'arrêt, l'onduleur ne consomme aucun courant.
FONCTIONNEMENT EN SITE ISOLÉ
Le courant éolien charge 2 batteries étanches 12V câblées en série à travers un contrôleur de charge. Cette tension continue est soit disponible sur bornes de sécurité à l'arrière de l'armoire, soit transformée en tension 250VAC 50Hz par un convertisseur de tension de 300VA.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude et relevé des caractéristiques électriques de l'éolienne.
- Calcul du rendement de l'installation.
- Réalisation du schéma et câblage pour restitution de l'énergie sur le réseau.
- Réalisation du schéma et câblage pour utilisation de l'énergie en site isolé.
- Paramétrer une liaison Bluetooth®
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ETUDE D'UNE CENTRALE EOLIENNE TRIPHASEE AVEC RESTITUTION SUR LE RESEAU EN REVENTE PARTIELLE, TOTALE ET SITE ISOLE
Les travaux pratiques Fourni devront permettre de réaliser les objectifs suivants:
- Etude et relevé des caractéristiques électriques de l'éolienne.
- Calcul du rendement de l'installation.
- Réalisation du schéma et câblage pour restitution de l'énergie sur le réseau.
- Réalisation du schéma et câblage pour utilisation de l'énergie en site isolé.
- Paramétrer une liaison Bluetooth®
Spécifications techniques requises:
1/ EOLIENNE:
- Sortie triphasée 3 x 85VAC- 400W à 440t/min sur bornes de sécurité.
- Sortie continue 110VDC-400W à 440t/min sur bornes de sécurité.
- Choix de ces sorties par utilisation d'un redresseur inclus ou par raccordement direct.
- Moteur asynchrone triphasé à cage.
- Variateur de vitesse simulant la vitesse de l'éolienne de 0 à 440t/min.
- Logiciel permettant de réaliser les actions suivantes depuis un PC:
- Accélération de la vitesse du vent.
- Décélération de la vitesse du vent.
- Châssis à roulettes avec freins
- Dimensions : 750 x 670 x (h) 1500mm
- Coffre supérieur composé d'un cadre en aluminium et de faces en polycarbonate
- Alimentation 2P+N+T 230VAC-50/60Hz
2/ ARMOIRE ELECTRIQUE
Armoire technique normalisée sur châssis à roulettes.
Dimensions : 810 x 600 x 1890mm socle compris.
- 2 sectionneurs
- 1 différentiel 500mA -30A
- 1 différentiel 30mA
- 1 parafoudre + fusibles
- 3 compteurs résolution 100Wh
- 1 Coup de poing ARU
- 1 inverseur de source
- 1 contrôleur de charge 12/24VDC-20A
- 2 batteries 12V-12Ah
- 1 ensemble de connecteurs photovoltaïques
- 1 Onduleur 500W synchronisable sur le réseau
- 1 Convertisseur de tension 24VDC/230VAC-200W
Fourni complet avec T.P. sous forme de mesures/essais, cordon de liaison RJ45-USB entre le variateur de vitesse et le PC, câbles de liaison vers armoire.
