Banc didactique d'étude d'une éolienne triphasée 400W - EOLYS500P
![matériel pédagogique : Banc didactique d'étude d'une éolienne triphasée 400W](javascript:fenetreCent("/zoom.php?image=/image_produit/EOLYS500P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

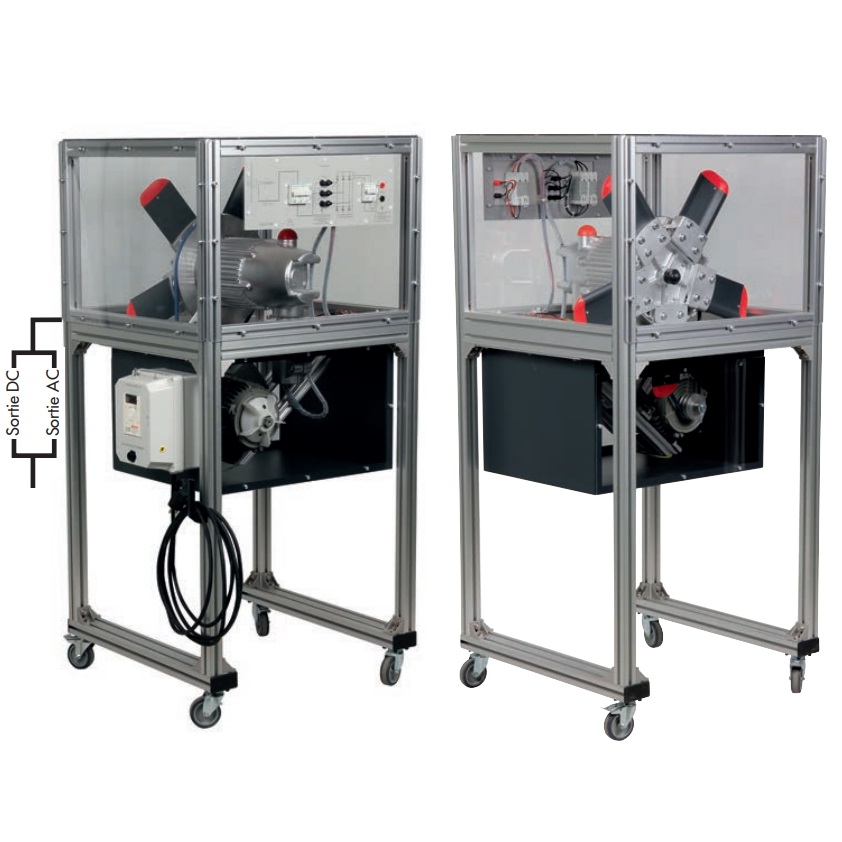

Banc didactique d'étude d'une éolienne triphasée de 400W reliée par une courroie à un moteur entrainant qui simule la force du vent.
Ce système est adapté à l'ambiance d'une salle de classe. Il permet de simuler parfaitement le fonctionnement d'une éolienne sans les nuisances sonores ni les courants d'air puisqu'il n'y a pas de ventilateur pour simuler le vent.
Le banc est protégée par un coffre supérieur transparent rendant l'éolienne visible sans risque de contacts directs.
Ce banc est plus qu'un simulateur puisqu'il met en rotation une véritable génératrice triphasée et des pâles raccourcies
Le banc existe également en version avec armoire électrique pour des études avec restitution sur le réseau en revente partielle ou totale et en site isolé.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir les différents éléments d'une éolienne.
- Réaliser les mesures électriques des différentes grandeurs (triphasé et continu).
- Analyser et interpréter les résultats.
- Etudier le rendement et les incidences liés à la force du vent.
- Étudier la chaîne d'énergie (production, stockage, utilisation, comportement énergétique).
- Contrôler et paramétrer un variateur de vitesse depuis un PC.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ETUDE D'UNE EOLIENNE TRIPHASEE 400W
Les travaux pratiques Fourni devront permettre de réaliser les objectifs suivants:
- Découvrir les différents éléments d'une éolienne.
- Réaliser les mesures électriques des différentes grandeurs (triphasé et continu).
- Analyser et interpréter les résultats.
- Etudier le rendement et les incidences liés à la force du vent.
- Étudier la chaîne d'énergie (production, stockage, utilisation, comportement énergétique).
- Contrôler et paramétrer un variateur de vitesse depuis un PC.
Spécifications techniques requises:
- Sortie triphasée 3 x 85VAC- 400W à 440t/min sur bornes de sécurité.
- Sortie continue 110VDC-400W à 440t/min sur bornes de sécurité.
- Choix de ces sorties par utilisation d'un redresseur inclus ou par raccordement direct.
- Moteur asynchrone triphasé à cage.
- Variateur de vitesse simulant la vitesse de l'éolienne de 0 à 440t/min.
- Logiciel permettant de réaliser les actions suivantes depuis un PC:
- Accélération de la vitesse du vent.
- Décélération de la vitesse du vent.
- Châssis à roulettes avec freins
- Dimensions hors tout : 750 x 670 x (h) 1500mm
- Coffre supérieur composé d'un cadre en aluminium et de faces en polycarbonate translucides et incassables.
- Alimentation 2P+N+T 230VAC-50/60Hz
Fourni complet avec T.P. sous forme de mesures/essais, cordon de liaison RJ45-USB entre le variateur de vitesse et le PC
