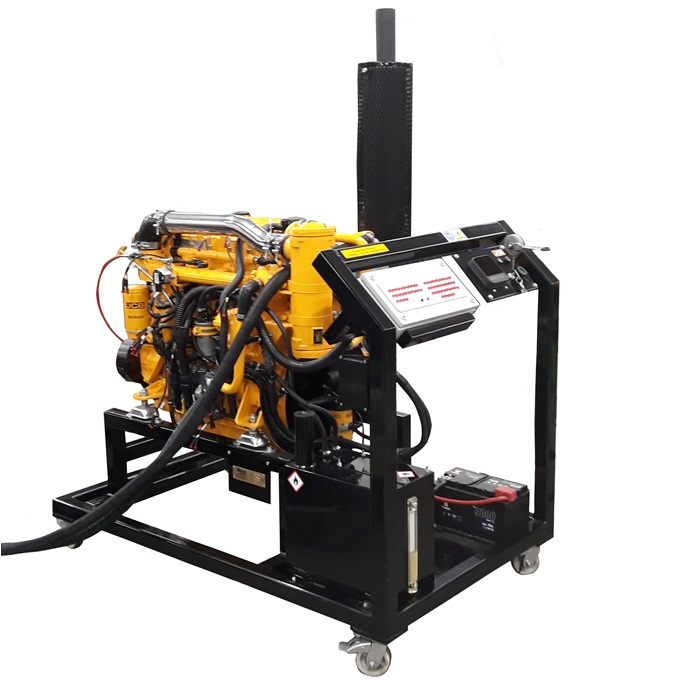

Banc didactique d'essai moteur diesel marin in-board JCB 4 cylindres - ER1001M
![matériel pédagogique : Banc didactique d'essai moteur diesel marin in-board JCB 4 cylindres](javascript:fenetreCent("/zoom.php?image=/image_produit/ER1001M.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc d'essai entièrement fonctionnel de moteur diesel marin in-board avec turbo, systèmes d'alimentation en carburant, de refroidissement et d'échappement.
Basé sur un moteur diesel marin 4 cylindres à injection Common rail JCB modèle J444TCAE3.
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ESSAI MOTEUR DIESEL MARIN IN-BOARD JCB 4 CYLINDRES
Banc d'essai entièrement fonctionnel de moteur diesel marin inbord avec turbo, systèmes d'alimentation en carburant, de refroidissement et d'échappement.
Spécifications techniques requises:
- Moteur JCB modèle J444TCAE3 avec système de contrôle électronique HPCR :
- Nombre de cylindres : 4
- Cylindrée : 4.4 L
- Rapport de compression : 17.1 :1
- Puissance : 120 kW
- Course des pistons :132 mm / Diamètre 103 mm
- V itesse : 2200 Tr/min
- Couple maximum : 657 Nm
- Injection électronique HPCR
- Préfiltre de 5µm et filtre de 3 µm
- Refroidisseur intermédiaire avec chute de pression max de 150 mBar
- Débit d'échappement maximum en sortie : 623 Kg/h
- Contre pression maximum à l'échappement : 150 mBar
- Température max des gaz d'échappement : 570°C
- Inclus l'outil de diagnostic JCB service Master (un ordinateur portable est nécessaire pour exécuter les diagnostics - non fourni en standard).
- Équipé d'une prise de diagnostic fabricant.
- Possibilité d'introduire 10 défauts dans une boîte à pannes verrouillable.
- Brochage sur le calculateur ECU pour effectuer des mesures en temps réel sur les différents capteurs et actionneurs à l'aide des douilles de Ø4 mm sur un boitier en face avant du banc
- Moteur monté sur un châssis autonome avec roulettes.
- Tension d'alimentation 24 volts DC.
- Pièces en rotation couvertes par des grilles de protection.
- Peinture thermo laquée
- Certification CE
- Dimensions du banc : (L x L x H) : 1200mm x 1800mm x 1950mm - Poids: env 1000 Kg
