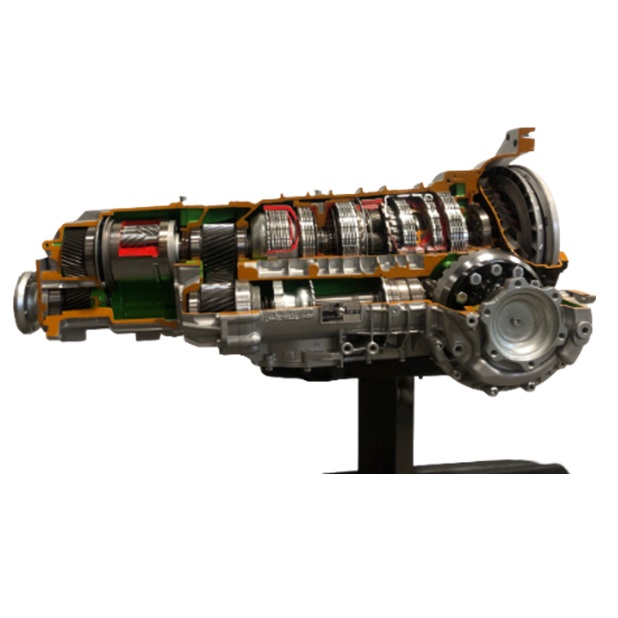

Modèle en coupe d'une transmission automatique ZF 5HP 4WD - 11061M
![matériel pédagogique : Modèle en coupe d'une transmission automatique ZF 5HP 4WD](javascript:fenetreCent("/zoom.php?image=/image_produit/11061M.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Boite de vitesse automatique ZF 5HP 4WD en coupe permettant aux étudiants de visualiser clairement les composants mécaniques de la boite de vitesse.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Spécifications pour appel d'offres
MODELE EN COUPE D'UNE TRANSMISSION AUTOMATIQUE ZF 5HP 4WD
Spécifications techniques requises:
- Système didactique en coupe sur châssis représentatif d'une boite de vitesse automatique pour véhicule à quatre roues motrices.
- 4 roues motrices
- 5 vitesses avant + marche arrière
- Convertisseur de couple
- Circuit hydraulique sectionné
- Vannes sectionnées
- Différentiel avant sectionné
- Engrenages épicycliques sectionnés
- Embrayage à disques multiples
- Boite de transfert avec différentiel de type Torsen
- La rotation des engrenages sera possible grâce à une manivelle.
- L'ensemble sera soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
- Les organes seront traités par bain galvanique pour protéger les organes contre l'oxydation et ainsi assurer une longue conservation dans le temps de l'ensemble moteur.
- L'ensemble sera placé sur un support à roues pivotantes.
