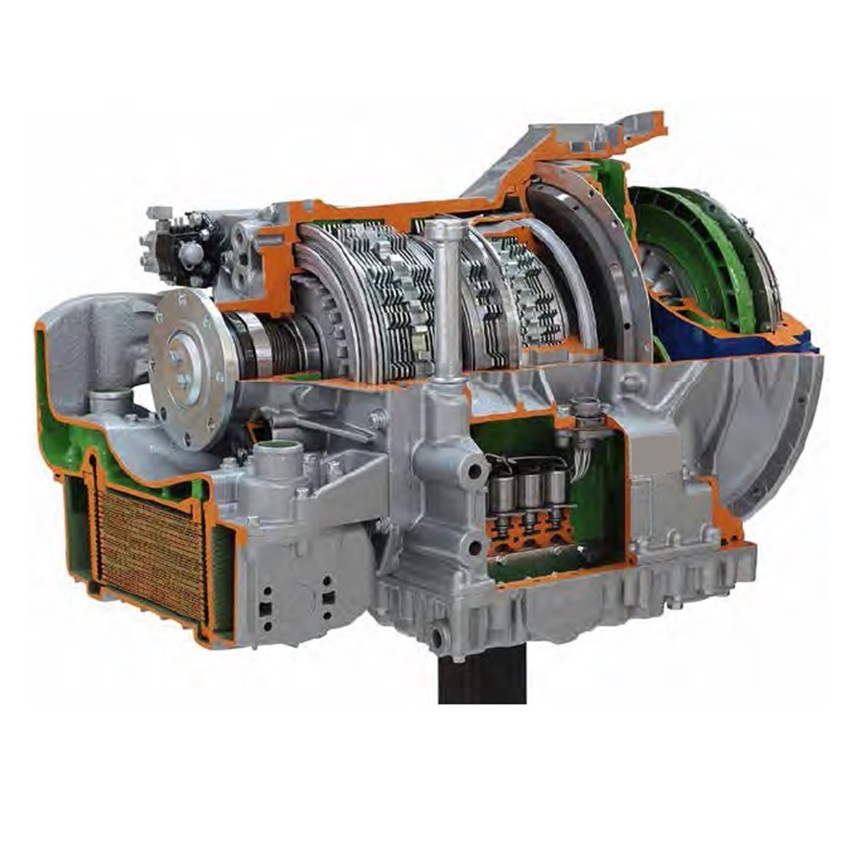

Modèle en coupe d'une boite de vitesse type poids lourds ZF 5HP - 11071M
![matériel pédagogique : Modèle en coupe d'une boite de vitesse type poids lourds ZF 5HP](javascript:fenetreCent("/zoom.php?image=/image_produit/11071M.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système didactique en coupe sur châssis représentatif d'une boite de vitesse type poids lourds ZF 5HP. La boite de vitesse est montée sur un châssis équipé de roulettes et est entrainée manuellement à l'aide d'une manivelle afin de visualiser la cinématique de l'ensemble.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Spécifications pour appel d'offres
MODELE EN COUPE D'UNE BOITE DE VITESSE TYPE POIDS LOURDS ZF 5HP
Spécifications techniques requises:
- Boite de vitesse automatique utilisée sur poids lourd de type ZF 5HP
- Convertisseur de couple avec embrayage de verrouillage
- Retardateur hydrodynamique
- Embrayage rotatif multidisques
- Freins multidisques à position fixe
- Refroidisseur d'huile avec échangeur huile/eau
- Électrovannes
- L'ensemble sera soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants
- De nombreux organes seont traités par bain galvanique pour protéger les organes contre l'oxydation et ainsi assurer une longue conservation dans le temps de la boite de vitesse.
- L'ensemble sera placé sur un support à roues pivotantes facilitant tout déplacement de celui-ci
- Entrainement de la boite de vitesse à l'aide d'une manivelle.
- Dimensions : env 100 x 70 x 85 (h) cm
