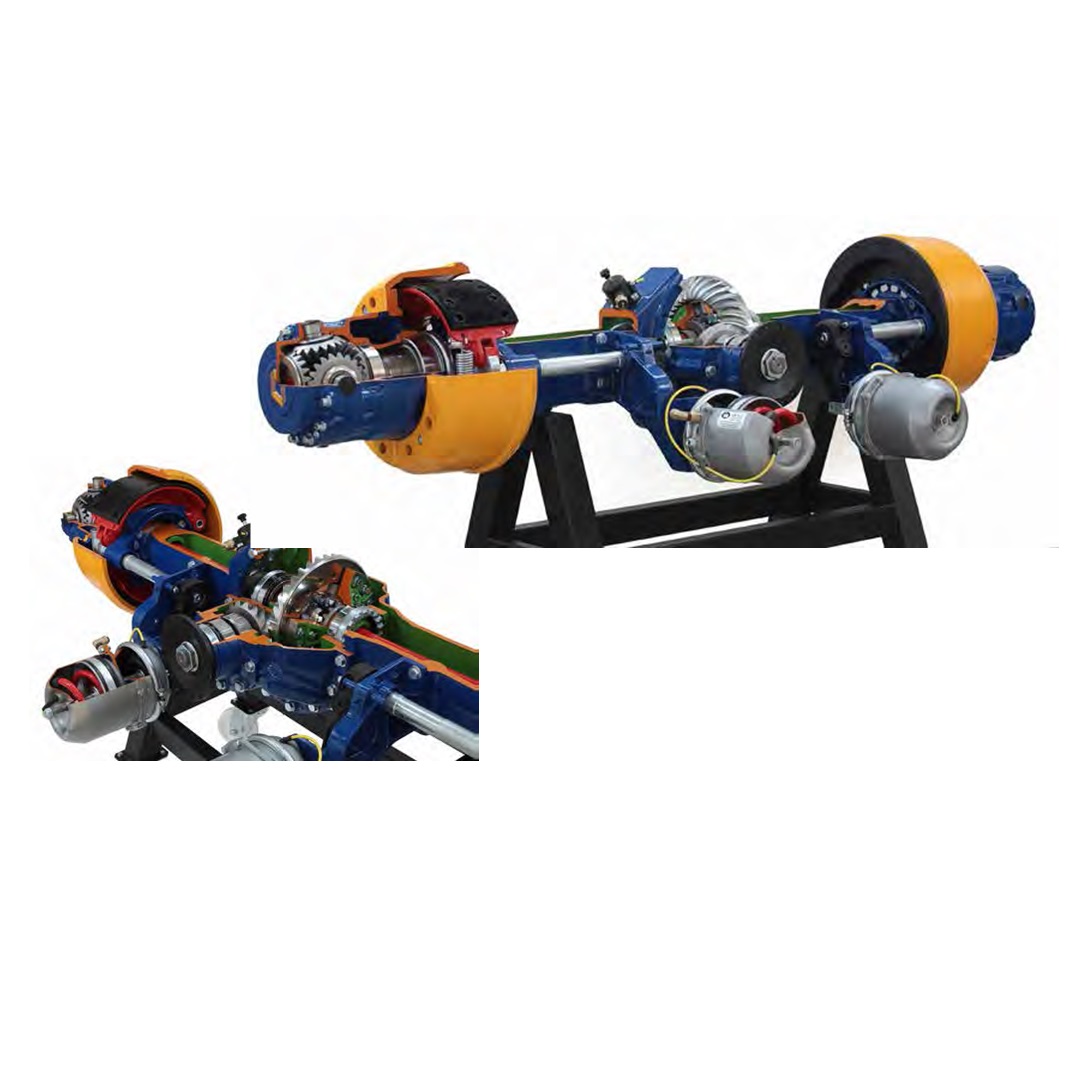

Modèle en coupe d'un essieu arrière de poids lourd avec différentiel de blocage - 11198M
![matériel pédagogique : Modèle en coupe d'un essieu arrière de poids lourd avec différentiel de blocage](javascript:fenetreCent("/zoom.php?image=/image_produit/11198M.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Modèle en coupe d'un essieu arrière de poids lourd avec différentiel de blocage. L'ensemble est soigneusement découpé afin de montrer aux étudiants la cinématique de l'ensemble et le fonctionnement des différentiels. L'ensemble est monté sur un châssis rotatif équipé dd roulettes afin de faciliter le déplacement du système dans l'atelier.
Spécifications pour appel d'offres
MODELE EN COUPE D'UN ESSIEU ARRIERE DE POIDS LOURD AVEC DIFFERENTIEL DE BLOCAGE
Spécifications techniques requises:
- Roue conique (pignon ? couronne)
- Différentiel (satellite et planétaire) avec ou sans différentiel de blocage
- Flasques d'arbre de roues
- Réducteur et planétaire sur le moyeu
- Freins à mâchoires / tambours
- Frein double à air comprimé
- L'ensemble sera placé sur un support à roues pivotantes facilitant tout déplacement de celui ci.
- L'ensemble sera soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
- L'entrainement sera assuré manuellement à l'aide d'une manivelle
