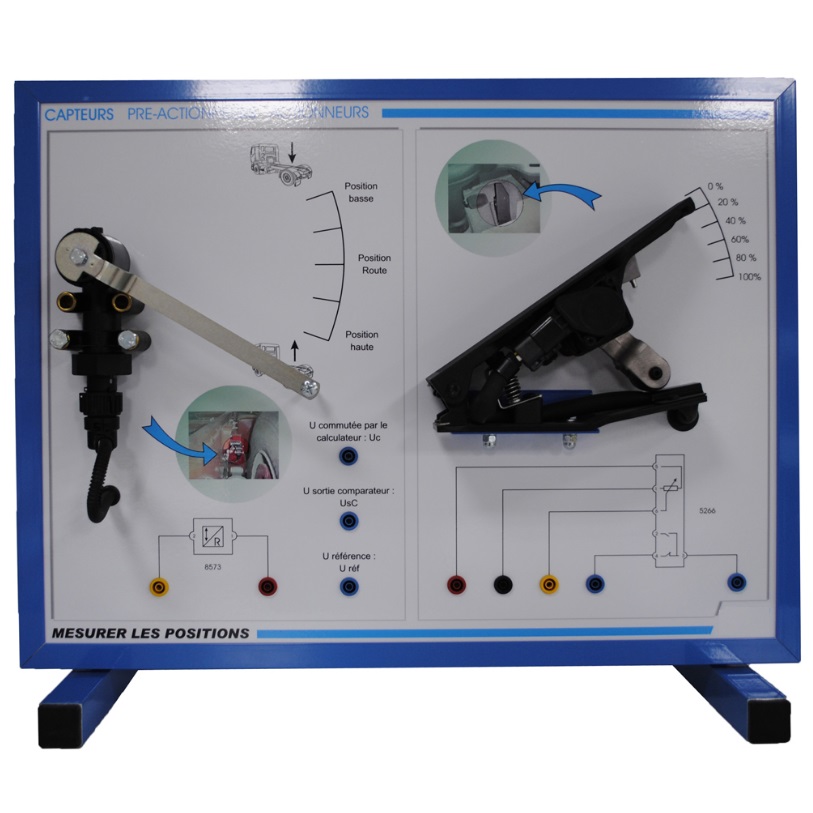

Pupitre didactique permettant d'effectuer des mesures de position sur une pédale d'accélérateur de véhicule automobile
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir et identifier les différents composants avec leurs connexions électriques.
- Mettre en situation les différents composants à l'aide de photographies de l'emplacement réel sur la maquette
- Dégager les fonctions principales et technologiques
- Mesurer et/ou visualiser les grandeurs d'entrée et de sortie permettant de valider le bon fonctionnement.
- Analyser l'influence des différents réglages sur le fonctionnement.
- Reproduire les calculs établis par les calculateurs électroniques
- Acquérir les compléments de connaissances et les méthodes nécessaires à une démarche d'analyse fonctionnelle et structurelle des différents systèmes électroniques embarqués.
- Assimiler des savoirs et savoir-faire indispensables à la réalisation d'un diagnostic ou d'une opération de maintenance.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
SYSTÈME DIDACTISÉ PNEUMATIQUE AUTOMOBILE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Découvrir et identifier les différents composants avec leurs connexions électriques.
- Mettre en situation les différents composants à l'aide de photographies de l'emplacement réel sur la maquette
- Dégager les fonctions principales et technologiques
- Mesurer et/ou visualiser les grandeurs d'entrée et de sortie permettant de valider le bon fonctionnement.
- Analyser l'influence des différents réglages sur le fonctionnement.
- Reproduire les calculs établis par les calculateurs électroniques
- Acquérir les compléments de connaissances et les méthodes nécessaires à une démarche d'analyse fonctionnelle et structurelle des différents systèmes électroniques embarqués.
- Assimiler des savoirs et savoir-faire indispensables à la réalisation d'un diagnostic ou d'une opération de maintenance.
Spécifications techniques requises:
- Capteur de position pédale d'accélérateur (potentiomètre angulaire)
- Capteur de hauteur châssis (inductif).
- Adhésifs représentant les schémas électriques constructeur des éléments ainsi que des photographies de leurs implantations sur le véhicule afin de reproduire fidèlement l'environnement des capteurs ou des actionneurs.
- De fiches bananes femelles implantées aux points de connexion pour faciliter les relevés de grandeurs physiques.
- Une poignée située sur le dessus du pupitre permettra un déplacement facile de la maquette
- Alimentation en 24 V réalisée par deux fiches bananes situées sur le panneau latéral droit
- Fourni avec Alimentation fixe 24V 12A entièrement protégée
- Dimensions: env 600 x 250 x 450 mm
- Documentation ressource, technique et pédagogique en français sur clé Usb
