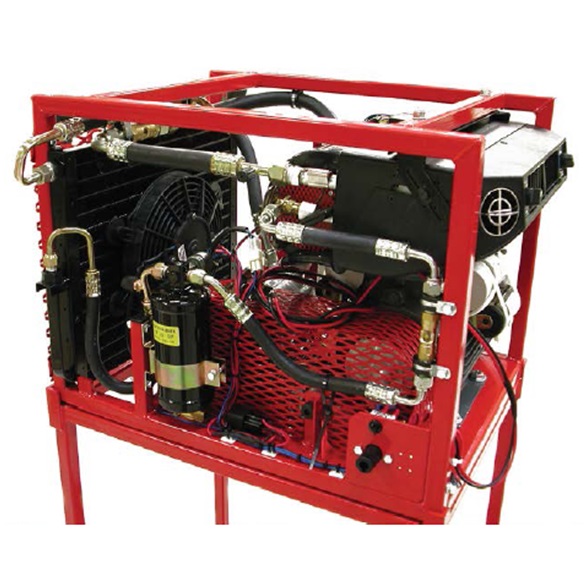

Banc d'étude d'une climatisation automobile - 766-01
![matériel pédagogique : Banc d'étude d'une climatisation automobile](javascript:fenetreCent("/zoom.php?image=/image_produit/766-01.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique réalisé à partir de composants réels d'une climatisation automobile. Il fournit aux étudiants et aux enseignants l'opportunité de mettre en application et d'étudier le fonctionnement d'un système d'air conditionné à l'identique de ceux que l'on retrouve sur les véhicules automobile.
Ce banc didactique est conçu pour permettre l'accès au circuit frigorifique sous vide et au système électrique, et permet également de comprendre les processus impliqués lors de la vidange et la charge du fluide frigorigène.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Familiarisation avec le banc de climatisation
- Identifier les composants d'une climatisation
- Étudier le fonctionnement d'une climatisation
- Identifier les types refrigerants
- Réaliser un test de performance d'un système de climatisation
- Vérifier le bon fonctionnement et l'entretien des équipements de manipulation des réfrigérants
- Identifier et récupérer le réfrigérant d'un système de climatisation
- Évacuer et recharger le système de climatisation
- Étiqueter & stocker le réfrigérant et tester le réfrigérant recyclé pour vérifier la présence de gaz non-condensés
- Vérifier l'état de l'huile vidangée
- Détection de fuite sur un système de climatisation
- Retrait et remplacement du compresseur frigorifique
- Inspecter le condenseur pour vérifier la présence de restrictions de d'écoulement d'air
- Retirer et inspecter les flexibles, les conduites, les raccords, les joints toriques, les étanchéités, et les vannes de service sur un système de climatisation
- Supprimer et installer le déshydrateur/receveur ou déshydrateur/accumulateur
- Vider et recharger un système de climatisation
- Diagnostiquer les conditions d'un système de climatisation qui engendrent des coupures au niveau des organes de sécurité (pression, température et PCM) ; déterminer l'action correctrice nécessaire.
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE CLIMATISATION AUTOMOBILE
Le banc devra permettre de réaliser des exploitations pédagogiques sur les thématiques suivantes :
- Familiarisation avec le banc de climatisation
- Identifier les composants d'une climatisation
- Étudier le fonctionnement d'une climatisation
- Identifier les types refrigerants
- Réaliser un test de performance d'un système de climatisation
- Vérifier le bon fonctionnement et l'entretien des équipements de manipulation des réfrigérants
- Identifier et récupérer le réfrigérant d'un système de climatisation
- Évacuer et recharger le système de climatisation
- Étiqueter & stocker le réfrigérant et tester le réfrigérant recyclé pour vérifier la présence de gaz non-condensés
- Vérifier l'état de l'huile vidangée
- Détection de fuite sur un système de climatisation
- Retrait et remplacement du compresseur frigorifique
- Inspecter le condenseur pour vérifier la présence de restrictions de d'écoulement d'air
- Retirer et inspecter les flexibles, les conduites, les raccords, les joints toriques, les étanchéités, et les vannes de service sur un système de climatisation
- Supprimer et installer le déshydrateur/receveur ou déshydrateur/accumulateur
- Vider et recharger un système de climatisation
- Diagnostiquer les conditions d'un système de climatisation qui engendrent des coupures au niveau des organes de sécurité (pression, température et PCM) ; déterminer l'action correctrice nécessaire.
Spécifications techniques requises:
- Doit permettre un accès aux étudiants au circuit frigorifique sous vide et au système électrique
- Système de commande sous forme de tableau de bord
- Compresseur frigorifique entrainé par moteur électrique monophasé
- Hublots de visualisation montés sur les conduites hautes et basses pressions pour permettre aux étudiants de visualiser les deux états du réfrigérant.
- Possibilité de réaliser des opération de charge et décharge de réfrigérant (station de charge non fournie)
- Batterie auto 12 V CC
- Prise d'Alimentation électrique monophasé 230 V
- Dimensions et Poids: 740 x 650 x 1425 mm
