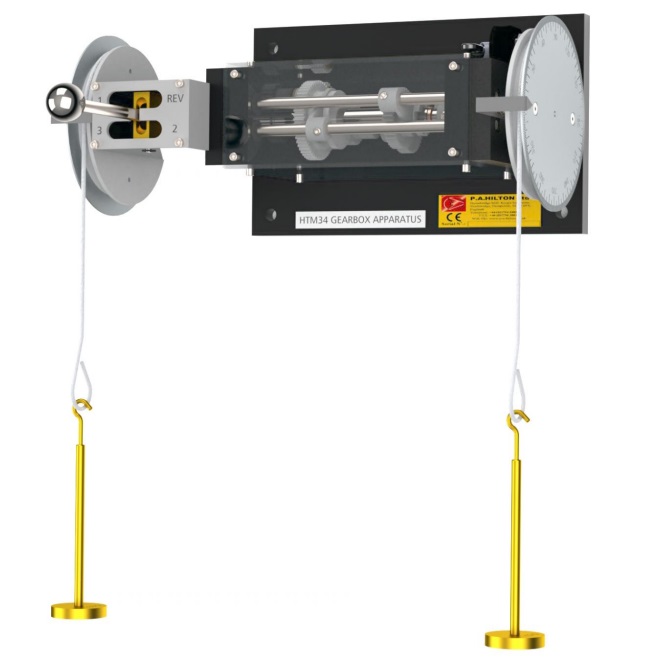

Appareil didactique d'étude d'une boite de vitesse - HTM34
![matériel pédagogique : Appareil didactique d'étude d'une boite de vitesse](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM34.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude d'une boite de vitesse à fixation mural représentatif d'une boîte de vitesses à pignons baladeurs, avec pignons clairement visibles pour faciliter l'apprentissage par l'étudiant des principes impliqués. Le banc permet de mesurer le déplacement angulaire en entrée et sortie de boîte, de comparer les rapports avec les valeurs obtenues par le calcul et de calculer des rendements pour différents rapports en fonction du couple d'entrée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure du déplacement angulaire en entrée et sortie de boîte et comparaison des rapports avec les valeurs obtenues par le calcul.
- Calcul du rendement et du rapport de vitesse pour différents rapports en fonction du couple à l'entrée.
- Compréhension du fonctionnement d'une boîte de vitesses à engrenages coulissants.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE D'UNE BOITE DE VITESSE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure du déplacement angulaire en entrée et sortie de boîte et comparaison des rapports avec les valeurs obtenues par le calcul.
- Calcul du rendement et du rapport de vitesse pour différents rapports en fonction du couple à l'entrée.
- Compréhension du fonctionnement d'une boîte de vitesses à engrenages coulissants.
Spécifications techniques requises:
- Appareil didactique représentatif d'une boîte de vitesses à pignons baladeurs, avec pignons clairement visibles
- 3 rapports avant + marche arrière
- Les arbres d'entrée et de sortie pourr être inversés.
- Permet de déterminer les rapports de vitesses et de couple
- Un châssis robuste supportera tous les pignons, les arbres, les roulements et leviers.
- Couvercle de protection transparent permettant de visualiser en toute sécurité le mécanisme d'engrenage en fonctionnement
- Pignons du type de ceux utilisés dans l'industrie avec une finition de haute qualité, engrenés entre eux à l'intérieur du châssis.
- Les pignons pourront glisser entre eux à l'aide d'un levier équipé à son extrémité d'une poignée et l'ensemble de la boite de vitesse pourra être entraînée manuellement en rotation à l'aide d'une poulie
- Composition des engrenages : 2 roues de 52 dents, 2 roues de 39 dents, 2 roues de 26 dents, 2 roues de 20 dents
- Jeu de poids : 1 x 5N,4 x 2N,4 x 1N,5 x 0.2N & 4x 0.1N
- 2 crochets de poids
- Metre ruban
- 1.5 de corde
- Châssis robuste à fixer au mur ou sur châssis
- Dimensions: env 320mm x 150mm x 270mm
- Manuel d'utilisation et de travaux pratiques en français
