Appareil didactique d'étude d'un joint de cardan - HTM19

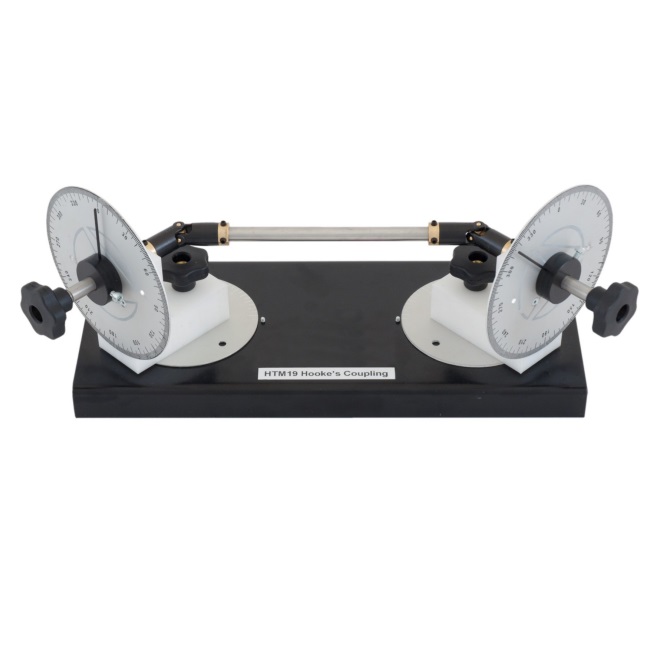

![matériel pédagogique : Appareil didactique d'étude d'un joint de cardan](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM19.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude d'un joint de cardan de table permettant d'étudier le déplacement angulaire relatif d'un arbre comprenant à ses extrémités opposées un joint de cardan simple et double et d'observer l'effet d'une modification des angles entre les accouplements et la barre de raccordement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Observer le déplacement angulaire relatif d'un joint de cardan simple et double monté aux extrémités opposées d'un arbre
- Observer l'effet de la modification des angles entre les axes des accouplement(s) et de l'arbre sur les déplacements angulaires relatifs de l'arbre
- Déterminer par différentiation graphique les vitesses angulaires relatives des arbres
- Comparer les résultats expérimentaux avec les prédictions théoriques
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ÉTUDE DE JOINTS DE CARDAN
Le banc devra permettre les exploitations pédagogiques suivantes:
- Observer le déplacement angulaire relatif d'un joint de cardan simple et double monté aux extrémités opposées d'un arbre
- Observer l'effet de la modification des angles entre les axes des accouplement(s) et de l'arbre sur les déplacements angulaires relatifs de l'arbre
- Déterminer par différentiation graphique les vitesses angulaires relatives des arbres
- Comparer les résultats expérimentaux avec les prédictions théoriques
Spécifications techniques requises:
- Banc de table composé de deux joints de cardan positionnés à chaque extrémité d'une barre de raccordement.
- L'entrée et la sortie de l'arbre doivent pouvoir pivoter par rapport à la barre de raccordement et verrouiller en position à l'aide dedeux boutons moletés
- La mesure des défauts d'alignement en entrée et sortie est mesurée par des disques gradués.
- Angles de rotation d'entrée et de sortie d'arbre mesurés par deux disques gradués sur 360°
- 2 disques gradués primaires dia 127mm
- 2 disques gradués secondaires dia 101.6mm
- 1 Arbre de liaison de longueur 230mm
- 2 Supports pivotants en nylon (100mm x 65mm x 50mm)
- 2 joints de cardan montés sur une barre de 100mm
- Systèmes d'accouplement montés sur palier
- Entrainement par boutons moletées
- L'appareil devra être monté sur un support en tole pliée
- Dimension: 380 x 150 x 165 mm
- Manuel d'utilisation et de travaux pratiques
