Système didactique d'étude d'une régulation de température - PCT-M4

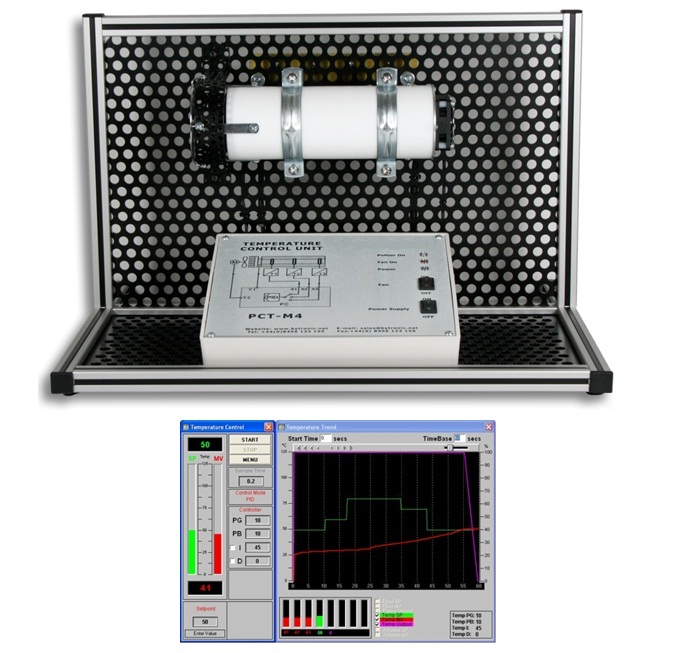

![matériel pédagogique : Système didactique d'étude d'une régulation de température](javascript:fenetreCent("/zoom.php?image=/image_produit/PCT-M4.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système didactique d'étude d'une régulation de température permettant l'étude des principes de régulation de température d'un procédé. Le système est autonome et ne nécessite uniquement qu'une connexion à un ordinateur via un câble de raccordement USB. Le module de commande est placé sur l'appareil et comprend un schéma synoptique du système ainsi que des LED indicatrices. Le banc peut être contrôlé par le logiciel à interface graphique fourni avec l'appareil et permettant d'effectuer une régulation de type PID.
Le système comprend une barre cylindrique chauffée à l'aide d'un élément thermoélectrique monté dans un tube fermé. Trois capteurs de température PRT sont montés le long de la barre afin de mesurer la température et un ventilateur est placé à l'extrémité du tube pour venir créer une perturbation. Le tube est réalisé en PTFE et une protection est montée sur le ventilateur et le dissipateur thermique afin d'avoir un environnement de travail sécurisé.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Régulation proportionnelle
- Régulation proportionnelle et Intégrale (PI)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SYSTEME DIDACTIQUE D'ETUDE D'UNE REGULATION DE TEMPERATURE
Le banc devra permettre de réaliser les travaux pratiques suivants:
- Régulation proportionnelle
- Régulation proportionnelle et Intégrale (PI)
Spécifications techniques requises:
- Appareil thermoélectrique : puissance maximum de chauffage 25 W, capacité de refroidissement maximum : 34 W, Delta T maximum : 71 °C, alimentation électrique: 12 à 15V d.c.
- Trois sondes PRTs- 50°C à +500°C; 100 ? - Réponse thermique : 0.1s
- Gamme de régulation de température : 0 à 100°C
- Protection par Fusible thermique : 110°C
- Ventilateur de perturbation : 12V d.c. à interruption manuelle
- Console de commande avec synoptique graphique du module de régulation
- 1 connecteur d'alimentation électrique
- 1 connecteur USB avec câble de connexion USB
- 3 LED: Puissance ON, Chauffage ON, Ventilateur ON
- 1 interrupteur d'alimentation électrique
- 1 interrupteur Marche/Arrêt du ventilateur de perturbation
- Tension d'alimentation électrique : 100-250V 50/60Hz.
- Logiciel fonctionnement sous Windows avec interface graphique de type SCADA avec régulation et acquisition les données.
- Dimensions et Poids : environ : 500 l x 300 p x320 h mm - 5 Kg
- Fourni avec manuel d'utilisation avec travaux pratiques
