Système didactique d'étude d'une régulation de pression sur air - PCT-M3

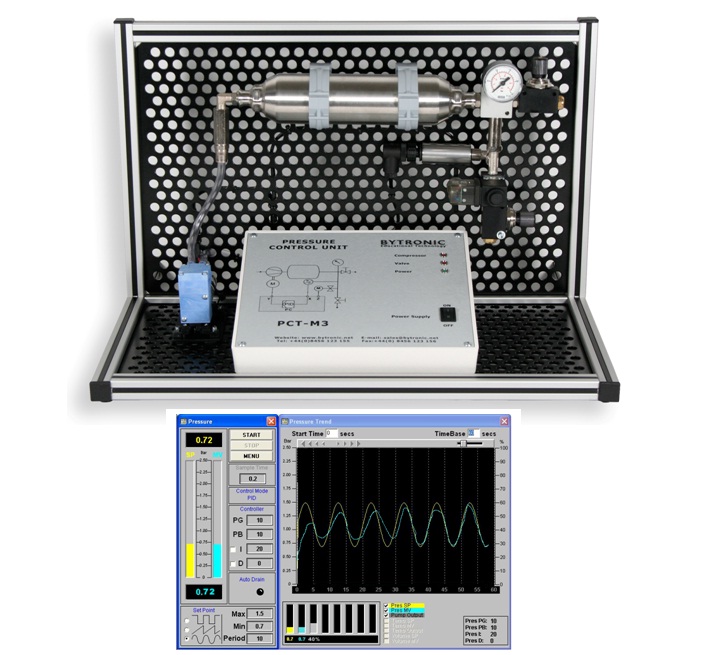

![matériel pédagogique : Système didactique d'étude d'une régulation de pression sur air](javascript:fenetreCent("/zoom.php?image=/image_produit/PCT-M3.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système didactique d'étude d'une régulation de pression sur air permettant l'étude des principes de régulation de pression d'un système sous pression d'air. Le système est autonome et ne nécessite uniquement qu'une connexion à un ordinateur via un câble de raccordement USB. Le module de commande est placé sur l'appareil et comprend un schéma synoptique du système ainsi que des LED indicatrices. Le banc peut être contrôlé par le logiciel à interface graphique fourni avec l'appareil et permettant d'effectuer une régulation de type PID.
Le système comprend un compresseur (pompe à membrane) connectée à un réservoir, une vanne de régulation, un capteur de pression, une vanne à pointeau pour rajouter une perturbation et un manomètre pour indiquer la pression dans le système. Le compresseur intégré au système permet de travailler dans un environnement sécurisé et évite d'avoir à se raccorder à une ligne d'air comprimé ou un compresseur extérieur souvent bruyant.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Régulation proportionnelle
- Régulation proportionnelle et Intégrale (PI)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SYSTEME DIDACTIQUE D'ETUDE D'UNE REGULATION DE PRESSION SUR AIR
Le banc devra permettre de réaliser les travaux pratiques suivants:
- Régulation proportionnelle
- Régulation proportionnelle et Intégrale (PI)
Spécifications techniques requises:
- Réservoir capacité d'environ 0.4 litres +/- 10%
- Pompe / type compresseur : Pompe à membrane, moteur Brush 24V
Pression max 24 PSI
Pression en continue 8.0 PSI
Débit d'air : 6 litres/min maximum
- Une vanne de régulation 24 V dc
- Deux vannes de réglage type pointeaux manuelles
- Création de perturbation par vanne manuelle
- Capteur de pression
- Manomètre 0-2 bar
- Console de commande avec synoptique graphique du module de régulation
- 1 connecteur d'alimentation électrique
- 1 connecteur USB avec câble de connexion USB
- 3 LED: Puissance ON, Pompe ON, Vanne ouverte
- 1 interrupteur d'alimentation électrique
- Tension d'alimentation électrique : 100-250V 50/60Hz.
- Logiciel fonctionnement sous Windows avec interface graphique de type SCADA avec régulation et acquisition les données.
- L'appareil ne nécessite aucune alimentation en air comprimé
- Dimensions et Poids : environ : 500 l x 300 p x 320 h mm - 6 Kg
- Fourni avec manuel d'utilisation avec travaux pratiques
