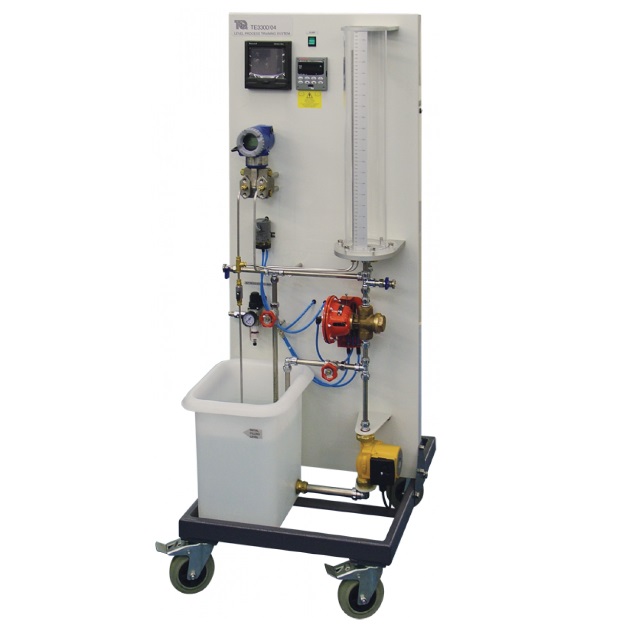

Banc pédagogique de régulation de niveau - TE3300-04

matériel pédagogique : Banc pédagogique de régulation de niveau
Agrandir image

Description

Banc pédagogique d'étude d'un procédé de régulation de niveau mobile et autonome permettant d'illustrer les principes de régulation à une boucle et l'étalonnage & paramétrage des régulateurs, convertisseurs, transmetteurs et des vannes. Permet d'étudier la régulation en boucle, la régulation de type tout ou rien, la régulation de type P/PI/PID sur une variable de niveau. Possibilité de réaliser une régulation en cascade lorsque le banc est couplé avec le banc de régulation de débit optionnel et possibilité de superviser le banc lorsque celui-ci est utilisé en conjonction avec le logiciel de supervision et d'acquisition de données informatique optionnel.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Régulation proportionnelle, intégrale et dérivée
- Paramétrer et mettre en oeuvre une régulation automatique
- Étude des principes de régulation en boucle, de l'étalonnage et du réglage des régulateurs, des transmetteurs, des convertisseurs et des vannes
- Fonctionnement en colonne sèche et humide d'un transmetteur de pression différentiel
- Fonctionnement d'une régulation de niveau
- Régulation en cascade niveau / débit (lorsque le banc est utilisé avec le banc d'étude de régulation de débit.
- Régulation à distance lorsque le banc est utilisé avec le système de supervision informatique optionnel
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DE REGULATION DE NIVEAU SUR EAU

Le banc devra permettre les exploitations pédagogiques suivantes:
- Régulation proportionnelle, intégrale et dérivée
- Paramétrer et mettre en oeuvre une régulation automatique
- Étude des principes de régulation en boucle, de l'étalonnage et du réglage des régulateurs, des transmetteurs, des convertisseurs et des vannes
- Fonctionnement en colonne sèche et humide d'un transmetteur de pression différentiel
- Fonctionnement d'une régulation de niveau
- Régulation en cascade niveau / débit (lorsque le banc est utilisé avec le banc d'étude de régulation de débit.
- Régulation à distance lorsque le banc est utilisé avec le système de supervision informatique optionnel

Spécifications techniques requises:
- Pilote de régulation compact monté sur châssis à roulettes
- Canalisations et raccords en inox
- Régulateur industriel avec fonction auto-tune E/S 4/20 mA
- Convertisseur intensité/pression (I/P) 4/20 mA entrée 1,4 bar- sortie 0,2 à 1,0 bar
- Transmetteur de pression différentielle
- Colonne d'eau transparente d'environ 612 mm de long et diam 118mm , volume 6,5 Litres
- Vanne de régulation pneumatique
- Pompe à trois vitesses
- Réservoir
- Deux vannes pointeaux.
- Création de perturbation par vanne
- Un enregistreur graphique numérique à deux voies 4/20 mA intégré sur le banc indiquera et enregistrera les changements de la variable du procédé (niveau) et la sortie du régulateur.
- Prise de raccordement à un système de supervision informatique optionnel
- Dimensions : env 700 x 800 x 1750 mm
- Alimentation électrique 220V ? 50 Hz
- Fourni avec manuel d'utilisation avec travaux pratiques
