Banc didactique de régulation de procédes niveau, débit, pression, température avec cascade - CE117

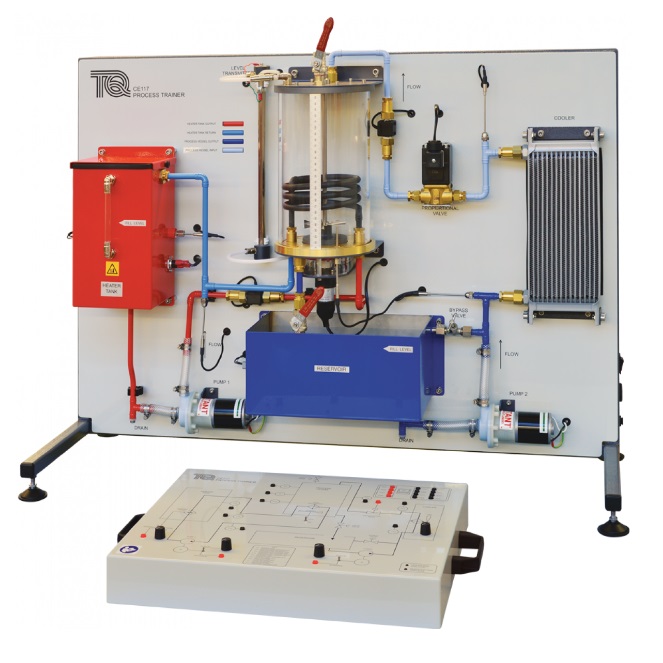

matériel pédagogique : Banc didactique de régulation de procédes niveau, débit, pression, température avec cascade
Agrandir image

Description

Banc didactique de régulation de procédes niveau, débit, pression, température avec cascade de laboratoire complètement autonome incluant l'alimentation électrique des vannes et des pompes et tous les accessoires nécessaires pour réaliser des boucles de régulation de température, niveau, débit et pression et effectuer des études sur les stratégies de régulation individuellement et en cascade.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Régulation PID (Proportionnel, Intégral, Dérivée)
- Régulation de débit
- Régulation de niveau
- Régulation de pression
- Régulation de température
- Commande de proportion (Ration control)
- Régulation en cascade
- Régulation multi-boucle
- Boucles de régulations interactives
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC DE REGULATION DE NIVEAU / DEBIT / PRESSION / TEMPERATURE AVEC CASCADE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Régulation PID (Proportionnel, Intégral, Dérivée)
- Régulation de débit
- Régulation de niveau
- Régulation de pression
- Régulation de température
- Commande de proportion (Ration control)
- Régulation en cascade
- Régulation multi-boucle
- Boucles de régulations interactives

Spécifications techniques requises:
Banc de table
Cuve de procédés transparente avec:
- Echangeur de chaleur à serpentin
- Agitateur
- Vanne de mise à l'atmosphère (évent)
- Capteur de pression avec sortie 0-10 Vcc
- Capteur de niveau avec sortie 0-10 Vcc
- Capteur de température PRT avec sortie 0-10 Vcc
- Vanne de vidange
Boucle de chauffage, avec:
- Réservoir de chauffage avec résistance de chauffe avec sortie 0-10 Vcc
- Sécurité de niveau bas par flotteur
- Capteur de température
- Pompe de circulation avec sortie 0-10 Vcc
- Sortie échangeur de chaleur/capteur de température sur le retour de la cuve
- Capteur de débit sur la boucle de chauffage
- Système de sécurité en cas de surchauffe
Boucle de refroidissement, avec:
- Radiateur de refroidissement et ventilateur
- Réservoir (avec sécurité de niveau bas) avec pompe de circulation avec sortie 0-10 Vcc
- 2 Capteurs de température PRT (à l'entrée et sortie du radiateur de refroidissement) avec sortie 0-10 Vcc
- Capteur de débit avec sortie 0-10 Vcc
- Vanne proportionnelle avec sortie 0-10 Vcc - Vanne de by-pass de la boucle de régulation
- Logiciel de supervision et d'acquisition de données avec interface graphique, affichage des courbes en temps réel:
Spécifications du logiciel:
Signaux simulés:
- Générateur de signal - sinusoïdal, carré et dent de scie, avec fréquence et amplitude variable et offset.
- Niveau D.C ? totalement variable
Instruments virtuels:
- Appareil de mesure numérique
- Graphique à barres
- Appareil de mesure analogique
- Oscilloscope
- Enregistreur graphique
Blocs de régulation:
- Gain proportionnel - totalement variable
- Gain intégral - totalement variable
- Gain Dérivé - totalement variable
- Avance de phase
Blocs de la simulation:
- Nombre entier
- Système de 1er ordre
- Intégrateur double
- Système de 2eme ordre
- Système de 1er ordre avec intégrateur
- Système de 2eme ordre sous amorti
Autres blocs:
Gain
- Convertisseur de tension en fréquence
- Retard
- Transfert discret
- Saturation
- Jonction sommateur ? trois entrées
- Multiplicateur ? trois entrées
- Interrupteur
- Relais
Blocs de Logique floue:
- Potentiomètre flou
- Fuzzifier
- Defuzzifier
- Multiplexeur flou
- Demultiplexeur flou
- ET Flou
- OU Flou
- NON Flou
- Table ET Flou
- Appareil de mesure Combiné flou
- Appareil de mesure Simple flou
Dimensions et poids (partie opérative) : 800 x 1000 x 450 mm - 40 kg
. Alimentation électrique : 220 V - 50 Hz
. Manuel d'utilisation et de travaux pratiques
