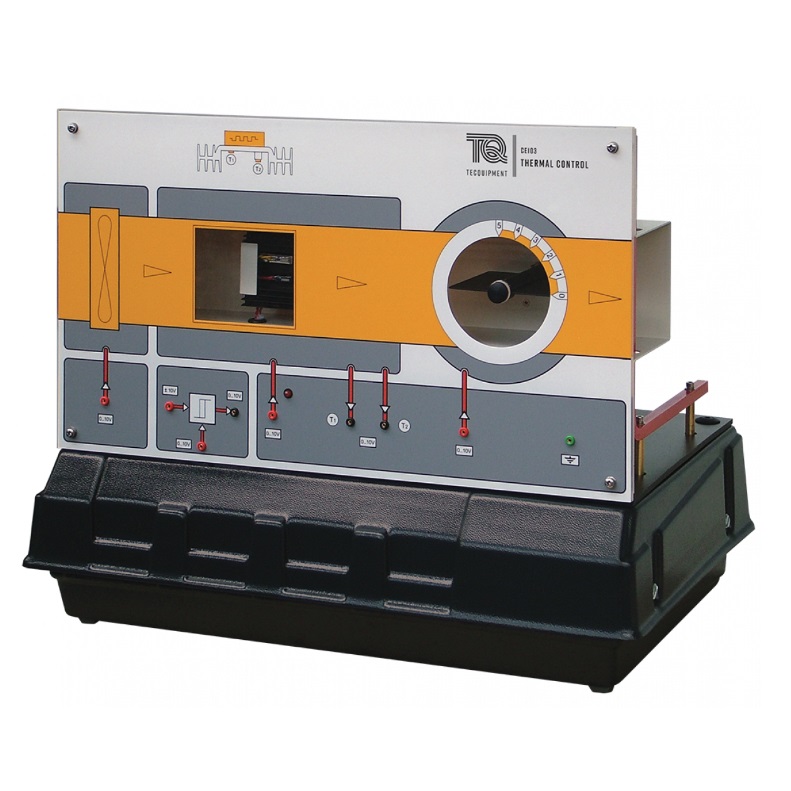

Banc didactique d'étude de régulation de température - CE103

matériel pédagogique : Banc didactique d'étude de régulation de température
Agrandir image

Description

Banc didactique d'étude de régulation de température de laboratoire, compact et autonome, conçu pour permettre aux étudiants de tous niveaux scolaire, d'étudier les principes fondamentaux et avancés sur la régulation.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude sur les transferts de chaleur
- Régulation tout ou rien (TOR) - incluant l'étude du taux de dépassement (overshoot et undershoot), rapport de temps tout ou rien, vitesses de chauffage et de refroidissement, offset et hystérésis
- Régulation Proportionnel (P), Proportionnel + Intégrale (PI), ou Proportionnelle + Intégrale + Différentiel (PID)
- Réponse en fréquence du modèle de procédé
- Inertie thermique et constante de temps variable
- Régulation multi variable - jusqu'à trois variables peuvent être surveillées et contrôlées individuellement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC DE REGULATION DE TEMPERATURE SUR AIR

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude sur les transferts de chaleur
- Régulation tout ou rien (TOR) incluant l'étude du taux de dépassement (overshoot et undershoot), rapport de temps tout ou rien, vitesses de chauffage et de refroidissement, offset et hystérésis
- Régulation Proportionnel (P), Proportionnel + Intégrale (PI), ou Proportionnelle + Intégrale + Différentiel (PID)
- Réponse en fréquence du modèle de procédé
- Inertie thermique et constante de temps variable
- Régulation multi variable, jusqu'à trois variables peuvent être surveillées et contrôlées individuellement
- La conception flexible de l'équipement pourra permettre à l'utilisateur de développer beaucoup d'autre analyses et travaux pratiques en régulation.

Spécifications techniques requises:
- Le banc devra permettre de faire varier la chaleur fournie en entrée du système, faire varier la vitesse d'écoulement à l'aide d'un ventilateur, utiliser un registre piloté électriquement pour restreindre le débit dans la conduite
- Synoptique du système en face avant du banc avec LEDs de différentes couleurs
- Entrée : 0 - 10 V DC
- Vitesse de ventilateur
- Résistance chauffante
- Position du registre
- Entrée du relais d'hystérésis : 0 à +/-10VDC - Contrôle du relais d'hystérésis
- Sorties : 0 - 10 V DC
- Capteur de température 1 : contact direct dans la conduite
- Capteur de température 2 : situé dans une entretoise isolante pour introduire une inertie thermique et une constante de temps variable dans la boucle de régulation
- Sortie relais d'hystérésis
- Appareil de table compact : dimensions et poids : 540 x 330 x 420 mm et 17 kg
- Alimentation électrique sur secteur 220 V - 50 Hz
- Manuel d'utilisation et de travaux pratiques
