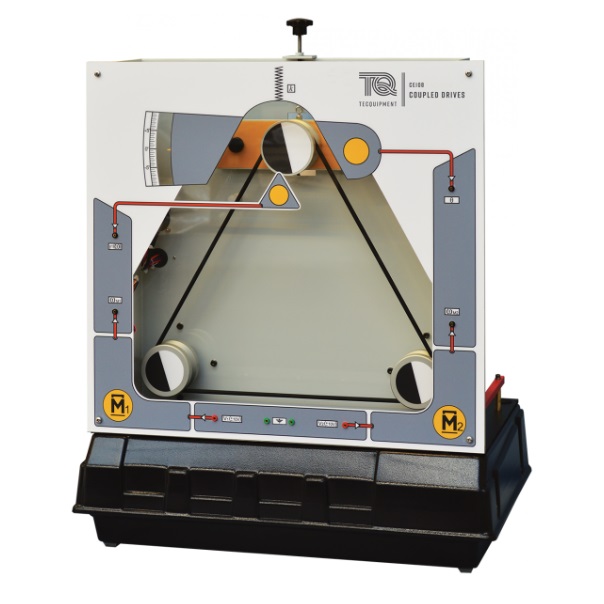

Banc didactique d'étude d'un système d'entrainement couplé - CE108

matériel pédagogique : Banc didactique d'étude d'un système d'entrainement couplé
Agrandir image

Description

Banc didactique d'étude d'un système d'entrainement couplé de laboratoire, compact et autonome, conçu pour permettre aux étudiants de tous niveaux scolaire, d'étudier les principes fondamentaux et avancés sur les systèmes de régulation multi variables.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Régulation indépendante de la vitesse et de la tension
- Régulation simultanée de la vitesse et de la tension
- Méthodes pratiques de régulation de systèmes électromécaniques multi variables
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ÉTUDE D'UN SYSTÈME D'ENTRAINEMENT COUPLÉ

Le banc devra permettre les exploitations pédagogiques suivantes:
- Régulation indépendante de la vitesse et de la tension
- Régulation simultanée de la vitesse et de la tension
- Méthodes pratiques de régulation de systèmes électromécaniques multi variables

Spécifications techniques requises:
- Maquette pédagogique de table permettant d'illustrer les problématiques de variation de couple dans les moteurs pour réguler la vitesse et la tension de courroies.
- 2 moteurs électriques couplés par une courroie continue flexible
- 1 galet intermédiaire permettant de régler la tension dans la courroie à l'aide d'un ressort
- Entrée : 0 à 10VDC
- Moteur 1: 0 à +/-10VDC
- Moteur 2 : 0 à +/-10VDC
- Sorties : 0 à 10VDC
- Moteur 1: vitesse
- Moteur 2 : vitesse
- Tension de courroie : 0 à +/-10VDC
- Vitesse de la galet intermédiaire : 0 à +/-10VDC
- Autres commandes :
- Tension du ressort du bras pivotant
- Dimensions: env 540 x 330 x 625 mm
- Fourni avec manuel d'utilisation avec travaux pratiques
