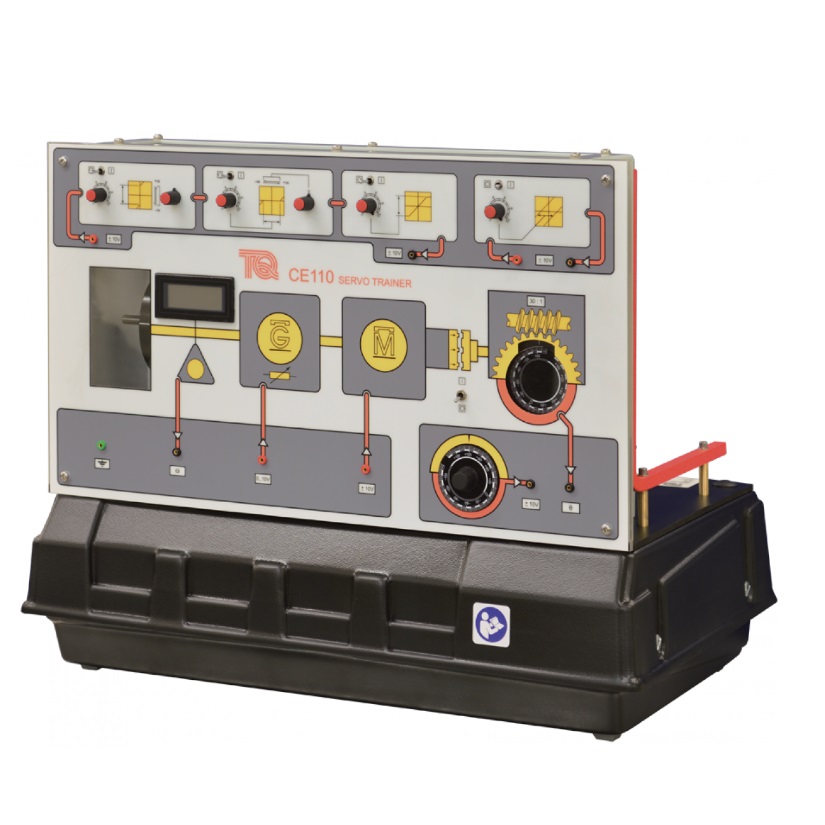

Appareil didactique d'étude d'asservissement de vitesse et position d'un moteur CC - CE110

matériel pédagogique : Appareil didactique d'étude d'asservissement de vitesse et position d'un moteur CC
Agrandir image

Description

Banc didactique d'étude d'asservissement de vitesse et position d'un moteur CC de laboratoire, compact et autonome, conçu pour permettre aux étudiants de tous niveaux scolaire, d'étudier les principes fondamentaux et avancés sur les systèmes de régulation de position et de vitesse des servomoteurs.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etalonnage de capteurs
- Mesure et calcul d'une réponse
- Régulation de vitesse Proportionnelle (P) et Proportionnelle + Intégrale (PI) d'un servomoteur
- Réponse à une perturbation, boucle de régulation
- Régulation de position angulaire: régulation proportionnelle et retour tachymétrique
- Régulation de position angulaire et influence des non linéarités
- Caractéristiques des systèmes non-linéaires
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL DIDACTIQUE D'ETUDE D'ASSERVISSEMENT DE VITESSE ET POSITION D'UN MOTEUR A COURANT CONTINU

Partie opérative montrant le fonctionnement d'une régulation de vitesse d'un moteur, avec études des effets non-linéaires d'hystérésis, zone d'insensibilité et saturation

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etalonnage de capteurs
- Mesure et calcul d'une réponse
- Régulation de vitesse Proportionnelle (P) et Proportionnelle + Intégrale (PI) d'un servomoteur
- Réponse à une perturbation, boucle de régulation
- Régulation de position angulaire: régulation proportionnelle et retour tachymétrique
- Régulation de position angulaire et influence des non linéarités
- Caractéristiques des systèmes non-linéaires

Spécifications techniques requises:
- Panneau en face avant incluant un diagramme synoptique du processus afin que les étudiants puissent voir clairement le procédé de régulation.
- Banc compact de table
- Entrées : 0 / 10 V
- Signal de commande du moteur : 0 à + / - 10 V
- Contrôle de la charge du générateur
- Blocs de conditionnement des signaux - Zone d'insensibilité, anti-zone d'insensibilité et saturation: 0 à + / - 10 V
- Bloc d'hystérésis: 0 à + /- 10 V
- Sorties :0 à 10 V
- Consigne de référence: 0 à + / - 10 V
- Vitesse de l'arbre du servomoteur
- Position angulaire
- Blocs de conditionnement des signaux - Zone d'insensibilité, anti-zone d'insensibilité et saturation: 0 à + / - 10 V
- Bloc d'hystérésis
- Autres connections 0 / 10 V
- Consigne de la position angulaire réglable par l'utilisateur
- Régulateur de commande extérieur
- Dimensions et poids: 540 mm x 330 mm x 420 mm, 18.7 kg,
- Alimentation électrique sur secteur 220 V - 50 Hz
- Manuel d'utilisation et de travaux pratiques
