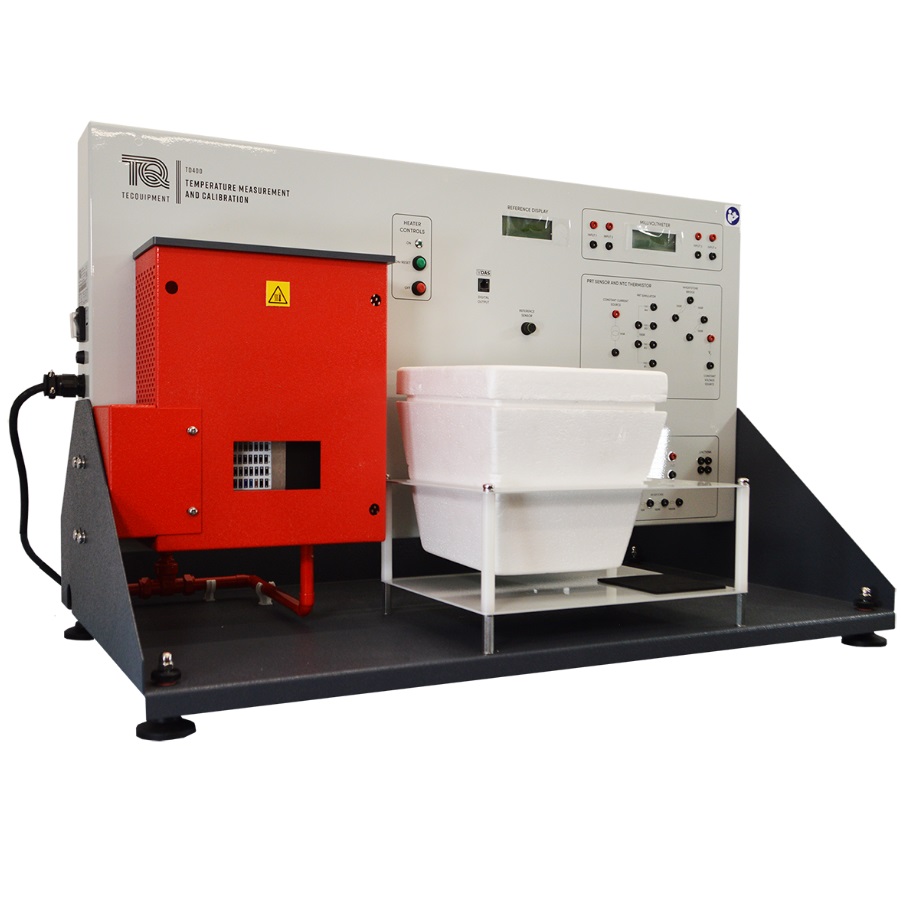

Banc pédagogique d'étude des méthodes de mesure et d'étalonnage de température - TD400

matériel pédagogique : Banc pédagogique d'étude des méthodes de mesure et d'étalonnage de température
Agrandir image

Description

Banc pédagogique d'étude des méthodes de mesure et d'étalonnage de température permettant d'étudier la précision, la linéarité et les caractéristiques principales d'appareils de mesure de température courants.
9 types de thermomètres différents sont étudiés,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Simulation d'une connexion d'un thermomètre à résistance de platine (PRT) à deux, trois et quatre fils
- Sources de courant et de tension constantes
- Etalonnage et linéarité de systèmes de mesure de température et inertie thermique (temps de réponse)
- Thermocouples en série, parallèle et effet Seebeck
- Résistance dans les circuits à base de thermocouple
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC DE MESURE ET D'ETALONNAGE DE TEMPERATURE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Simulation d'une connexion d'un thermomètre à résistance de platine (PRT) à deux, trois et quatre fils
- Sources de courant et de tension constantes
- Etalonnage et linéarité de systèmes de mesure de température et inertie thermique (temps de réponse)
- Mesure par thermométrie infrarouge sur des surfaces de différentes émissivités
- Thermocouples en série, parallèle et effet Seebeck
- Résistance dans les circuits à base de thermocouple

Spécifications techniques requises:
- Le banc devra comprendre au moins huit différents systèmes de mesure de température et permettre de montrer leurs caractéristiques et comment les étalonner en fonction d'un étalon.
- Un capteur de précision intégré au banc donnera une valeur précise de la température de référence.
- Un afficheur indiquera la température de la sonde de référence ainsi que la valeur de la pression locale (barométrique) de la sonde à partir d'une sonde de pression intégrée au banc.
- L'afficheur calculera également le point d'ébullition local de l'eau en se basant sur la pression atmosphérique locale.
- Réservoir avec résistance chauffante complètement protégé par un carter, avec contacteur à flotteur, thermostat de sécurité, vanne de vidange.
- Un indicateur de température à cristaux liquides placé sur la face avant du réservoir affichera la température de l'eau du réservoir permettant ainsi d'avoir une température de référence supplémentaire pendant les expériences.
- Un doigt de gant utilisé avec le thermomètre à gaz (vapeur) pour montrer le phénomène d'inertie thermique (temps de réponse).
- Connecteurs sur le panneau frontal reliés à des circuits électroniques et à un afficheur multivoie fonctionnant avec des sondes à résistance électrique et des thermocouples. Les connecteurs inclurons des résistances pour simuler des systèmes résistifs et montrer les problèmes qui se posent lorsque l'on ajoute des résistances dans les circuits de mesure.
- Un amplificateur pour augmenter la tension de sortie des thermocouples pour une utilisation sur une plus large gamme de tension.
- Des sources de courant et de tension, et un pont résistif.
- Le banc pourra être connecté à un système d'acquisition de données optionnel
- Thermocouples de Type J et K
- Thermistance NTC
- Thermomètre à sonde de platine type Pt100 (quatre fils)
- 2 thermomètres à dilatation de liquide
- Thermomètres Bimétallique et à pression de vapeur
- Indicateur de température à cristaux liquide (seulement pour la référence)
- Thermomètre infrarouge type pistolet
- Manuel d'utilisation et de travaux pratiques
