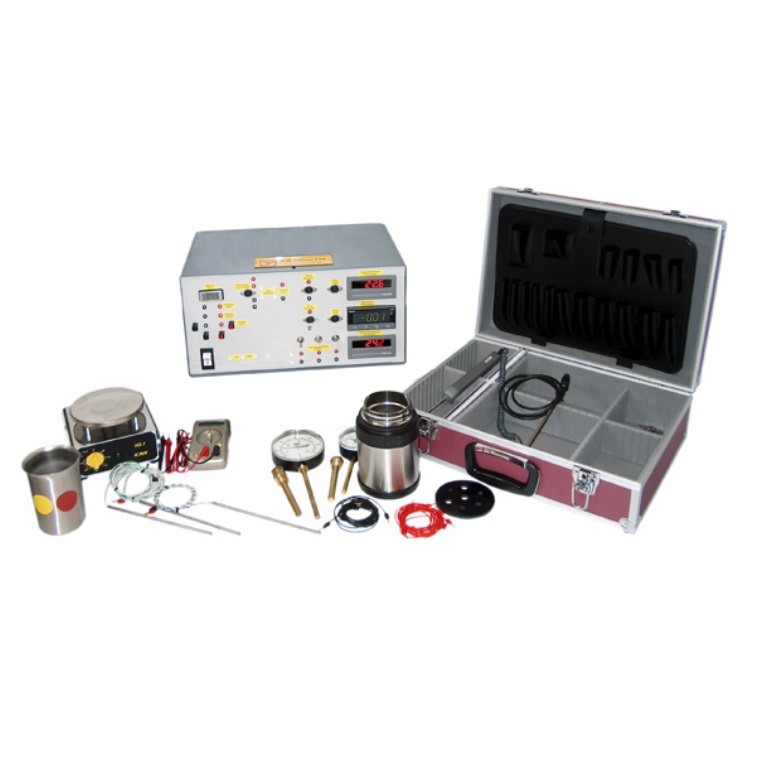

Appareil pédagogique d'étude des méthodes de mesures de température - H981

matériel pédagogique : Appareil pédagogique d'étude des méthodes de mesures de température
Agrandir image

Description

Appareil pédagogique d'étude des méthodes de mesure de la température permettant aux étudiants d'utiliser une large gamme de méthodes de mesure de la température, de connaitre les raisons des erreurs dans les mesures de température et les façons de les éviter et également de connaître les méthodes d'étalonnage. Un certificat d'étalonnage UKAS/NAMAS rerf H981A ainsi système d'acquisition de données HC981A sont disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure de température par la dilatation d'un liquide dans un thermomètre en verre
- Mesure de la température par la mesure de la pression de vapeur d'un liquide
- Mesure de température au moyen d'un thermomètre bi-métallique (différence de dilatation)
- Effet themoelectrique Peltier et Seebeck
- Etalonnage de différents thermocouples
- Erreur de mesure : influence de la résistance de ligne et de l'impédance du voltmètre
- Uitilisation d'un indicateur pour thermocouple à lecture directe (compensation interne)
- Montage de thermocouples en série pour amplifier le signal ou en parallèle pour moyenner des mesures de température - Etude du temps de réponse de différents thermocouples et capteurs
- Mesure de la température avec une résistance de platine ou une thermistance
- Etalonnage de l'ensemble des capteurs en prenant comme référence une sonde Pt100 de précisions
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DES METHODES DE MESURE DE TEMPERATURE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure de température par la dilatation d'un liquide dans un thermomètre en verre
- Mesure de la température par la mesure de la pression de vapeur d'un liquide
- Mesure de température au moyen d'un thermomètre bi-métallique (différence de dilatation)
- Effet themoelectrique Peltier et Seebeck
- Etalonnage de différents thermocouples
- Erreur de mesure : influence de la résistance de ligne et de l'impédance du voltmètre
- Uitilisation d'un indicateur pour thermocouple à lecture directe (compensation interne)
- Montage de thermocouples en série pour amplifier le signal ou en parallèle pour moyenner des mesures de température - Etude du temps de réponse de différents thermocouples et capteurs
- Mesure de la température avec une résistance de platine ou une thermistance
- Etalonnage de l'ensemble des capteurs en prenant comme référence une sonde Pt100 de précisions

Sépcifications techniques requises :
- Un module de base permettant de connecter et d'alimenter l'ensemble des capteurs.
- Il sera équipé d'afficheurs électroniques pour thermocouples, thermomètres à résistance.
- Un millivoltmètre.
- Un chauffe eau avec régulateur de puissance alimenté par le module de base permettant d'atteindre des températures de 100°C.
- Un récipient pour avoir le point de fusion de la glace (0°C)
- Un jeu de capteurs (temocouple de type K , J, T, resistance de platine et thermistance, thermomètre bi-métallique, thermomètre à pression de vapeur,, thermomètre à dilatation de liquide, themomètre à cristaux liquides., une sonde Pt100.
- Une valise pour ranger l'ensemble des capteurs et moyens de test et d'étalonnage
- Alimentation électrique 220V, 50Hz, monophasée, avec terre
- Fourni avec manuel d'utilisation et d'experimentation en francais
