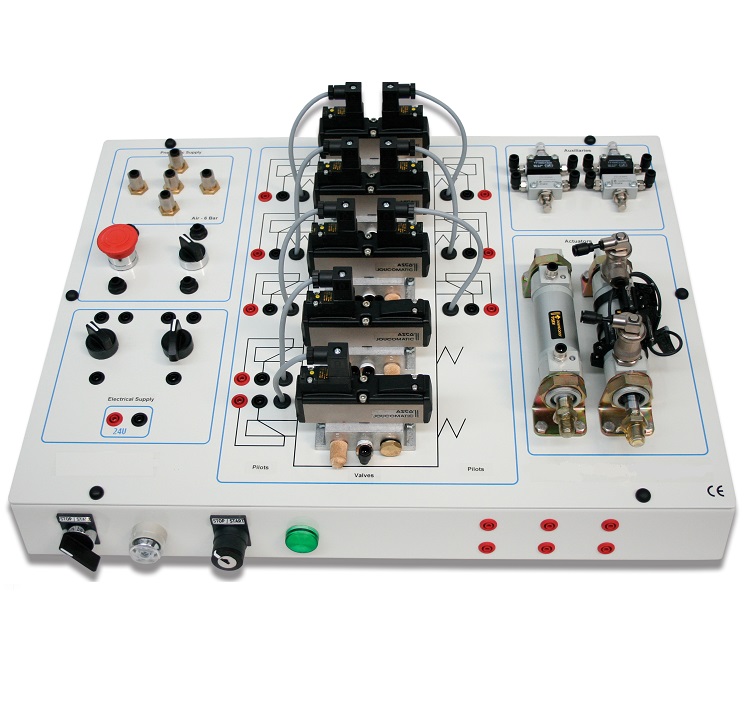

Platine didactique électropneumatique - EPTP

matériel pédagogique : Platine didactique électropneumatique
Agrandir image

Description

Platine didactique électropneumatique destinée à l'enseignement sur les automatismes pneumatiques. Elle comprend des vérins, des distributeurs électriques et électropneumatiques, qui peuvent se connectées facilement à l'aide de connecteurs électriques de 4 mm de différentes couleurs et de raccords rapides pneumatiques de 4 mm, faisant de cette platine un excellent support pédagogique d'introduction à l'électropneumatique. L'étudiant peut étudier des vérins à simple et double effet en utilisant différents types de distributeurs. La platine comprend une alimentation électrique 24 Vcc, un interrupteur Marche/arrêt avec voyant indicateur; un bouton d'arrêt d'urgence; un commutateur à deux voies; des distributeurs 5/3 monostable, un distributeur 5/2 monostable, un distributeur 5/2 bistable, un distributeur 5/3 à centre ouvert, un distributeur 5/3 à centre fermé, des régulateurs de débit, un vérin à simple effet, un vérin à double effet et des interrupteurs magnétiques en ampoule (Reed Switches)

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Connexion d'un distributeur monostable 5/2 et d'un distributeur 3/2 avec un vérin à simple effet
- Connexion d'un distributeur 5/2 avec un vérin à simple effet avec vitesse réglée et sortie retour
- Connexion d'un distributeur 5/2 avec un vérin à simple effet et régulateur d'entrée vitesse
- Connexion d'un distributeur 5/2 avec un vérin à double effet et vannes d'arrêt
- Connexion d'un distributeur 5/3 à centre fermé avec un vérin à double effet
- Connexion d'un distributeur 5/2 avec un vérin à double effet et des vannes d'arrêt
- Connexion d'un distributeur 5/3 à centre ouvert avec un vérin à double effet
- Arrêt d'un vérin dans une position donnée
- Raccordement à un API

Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

PLATINE DIDDACTIQUE ELECTROPNEUMATIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Connexion d'un distributeur monostable 5/2 et d'un distributeur 3/2 avec un vérin à simple effet
- Connexion d'un distributeur 5/2 avec un vérin à simple effet avec vitesse réglée et sortie retour
- Connexion d'un distributeur 5/2 avec un vérin à simple effet et régulateur d'entrée vitesse
- Connexion d'un distributeur 5/2 avec un vérin à double effet et vannes d'arrêt
- Connexion d'un distributeur 5/3 à centre fermé avec un vérin à double effet
- Connexion d'un distributeur 5/2 avec un vérin à double effet et des vannes d'arrêt
- Connexion d'un distributeur 5/3 à centre ouvert avec un vérin à double effet
- Arrêt d'un vérin dans une position donnée
- Raccordement à un API

Spécifications techniques requises:
- Spécifications électriques :
- Interrupteur Marche/Arrêt avec voyant lumineux
- Commutateur à deux voies
- Connecteurs électriques de 4 mm de différentes couleurs

- Spécifications pneumatiques
- Interrupteur Marche/Arrêt avec voyant lumineux
- Bouton d'arrêt d'urgence
- Commutateur à deux voies
- Vérin à simple effet, 32mm, 25mm de course au niveau de la tige
- Vérin à double effet, 32mm, 25mm de course au niveau de la tige avec capteurs de type ILS
- Distributeur 5/3 Monostable sous base 3/2
- Distributeur 5/2 Monostable
- Distributeur 5/2 bistable
- Distributeur 5/3 à centre ouvert
- Distributeur 5/3 à centre fermé
- 2 régulateurs de débit unidirectionnels
- 2 régulateurs de débit bidirectionnels
- Distributeur à 5 voies
- Raccords rapides 4mm
- Pression 6 bar
- Alimentation électrique : 230V - 50 Hz. avec alimentation intégrée 24V cc
- Manuel d'utilisation et de travaux pratiques
