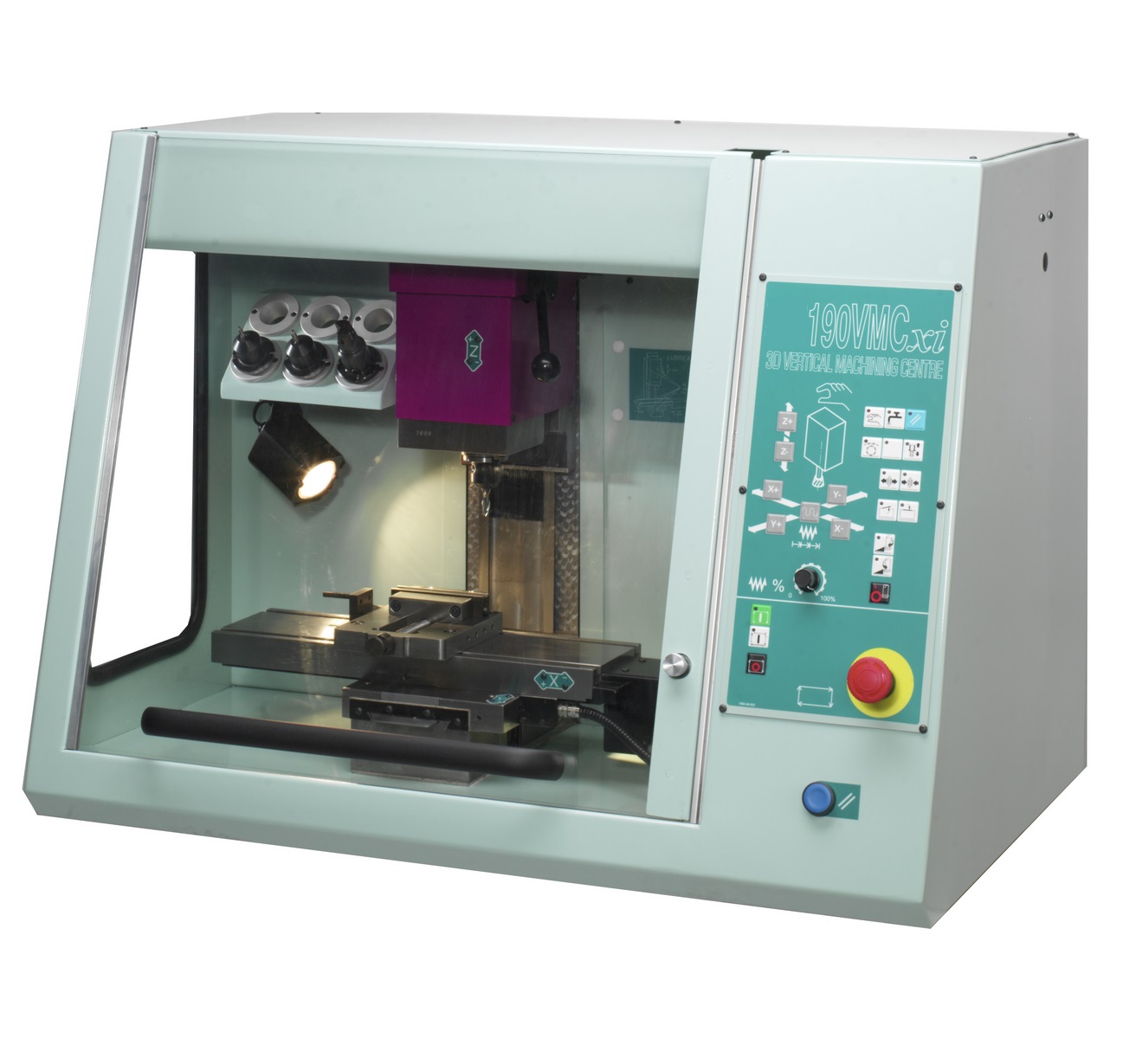

Centre d'usinage vertical pédagogique à commande numérique - 190VMC

matériel pédagogique : Centre d'usinage vertical pédagogique à commande numérique
Agrandir image

Description

Centre d'usinage à commande numérique piloté par PC spécialement conçu pour l'enseignement. Sa construction robuste permet d'obtenir un usinage précis avec de l'acier. La fraiseuse est interfacée avec un logiciel facile d'utilisation incluant des sous-programmes pour la DAO.
La conception assistée par ordinateur (CAO) bien que sophistiqué est rendu simple à mettre en oeuvre à l'aide du logiciel fourni qui traite les schémas à travers de sous programmes d'usinage.

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Project de fabrication d'un morpion 3D
- Préparation de la pièce à fraiser
- Utilisation des fonctions de base du logiciel
- Familiarisation au système de coordonnées absolues et incrémentales
- Création du fichier CAO de la pièce
- Simulation de fabrication d'une pièce
- Fabrication de la pièce
- Assemblage de la pièce

Fourni avec manuel d'utilisation enseignant et manuel pédagogique étudiant avec travaux pratiques en Français (TP).

Spécifications pour appel d'offres

CENTRE D'USINAGE VERTICAL PÉDAGOGIQUE À COMMANDE NUMÉRIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Project de fabrication d'un morpion 3D
- Préparation de la pièce à fraiser
- Utilisation des fonctions de base du logiciel
- Familiarisation au système de coordonnées absolues et incrémentales
- Création du fichier CAO de la pièce
- Simulation de fabrication d'une pièce
- Fabrication de la pièce
- Assemblage de la pièce

Spécifications techniques requises:

Caractéristiques du centre d'usinage
- Construction rigide avec glissière en queue d'aronde
- Vis à billes préchargées à rattrapage de jeu sur les deux axes
- Usinage simultané sur trois axes
- Machine entièrement carénée pour la sécurité, mais permettant une bonne visualisation de la zone de travail
- Panneau électrique intégré
- Capacité de coupe dans l'acier, laiton, aluminium et le plastique
- Course axe X (longitudinal) : 225 mm
- Course axe Y (transversal) : 150 mm
- Course axe Z (vertical) : 140 mm
- Dimension de la table : 410 x 130 mm
- Axe de la table : 202 mm
- Distance axe de broche/colonne : 130 mm
- Distance table/colonne : 5 à 30 mm
- Rainures en T : 2 x10 mm x 100 mm
- Puissance moteur de broche : 450 W
- Vitesse de broche variable : 0 à 3500 Tr/min
- Alimentation électrique : 220 V - 50 Hz monophasé
- Avances programmables (mode d'interpolation linéaire et circulaire) : 0 à 2000 mm/min
- Vitesse rapide (à100%) : 2000 mm/min
- Dimensions : 890 x 610 x 680 mm - Poids 150 Kg
- Manuel d'utilisation et de travaux pratiques en Français

Équipements et dispositifs de sécurité:
- Protection totale de la zone de travail
- Système de sécurité permettant le verrouillage et l'arrêt des avances et de la broche en cas d'ouverture de la porte
- Coupe-circuit de surcharge sur les axes
- Contact de fin de course sur les axes
- Une visualisation graphique obligatoire avant le démarrage du cycle d'usinage devra pouvoir être requise, ainsi qu'un usinage 'pas à pas' en mode graphique avant fabrication..
- Panneau électrique intégré protégé
- Détection hors course
- Blocage d'avance
- Exécution de programme bloc à bloc
- Bouton d'arrêt d'urgence
- Indicateur lumineux de mise sous tension
- Circuit de contrôle de basse tension

Caractéristiques de la partie commande:
- Logiciel de CFAO intégré
- DAO fournissant une large gamme d'outils de dessin, comprenant des fontes, textes et d'excellents sous-programmes
- Différents formats de CAO pourront également être importés et traités
- Simulation en 3D du processus de fabrication et affichage de la durée du cycle pendant la simulation
- Manuel de programmation, utilisant les codes M et G standard, permettant à des programmes d'être écris ligne par la ligne ou par la programmation conversationnelle
- Possibilité d'usiner avec les 3 axes en continu
- Le déplacement de l'axe de Z et la construction rigide de la machine permettront l'usinage de matériaux dur et des cadences de déplacements élevées pour la fabrication en 3D
- Panneau de commande équipé de bouton poussoirs lumineux et de touches sensitives permettant à la machine d'être utilisée sans passer par un PC
- Le chemin de l'outil graphique actif et précis sera affiché ligne par ligne pendant l'écriture du programme, les tests d'usinage et l'usinage.

Accessoires disponibles en option:
- Changeur automatique d'outils 6 stations
- Étau 100 x 75 mm
- Étau électrique
- Mandrin Diam.80mm à 3 mors
- Mandrin Diam.125mm à 3 mors
- Mandrin Diam.100mm à 4 mors indépendants
- Lot de portes outils
- Lot d'outils
- Arrêt d'urgence à pied
- Système de refroidissement
- Établi résistant monté sur roulettes freinées
- Connexion FMS/CIM
