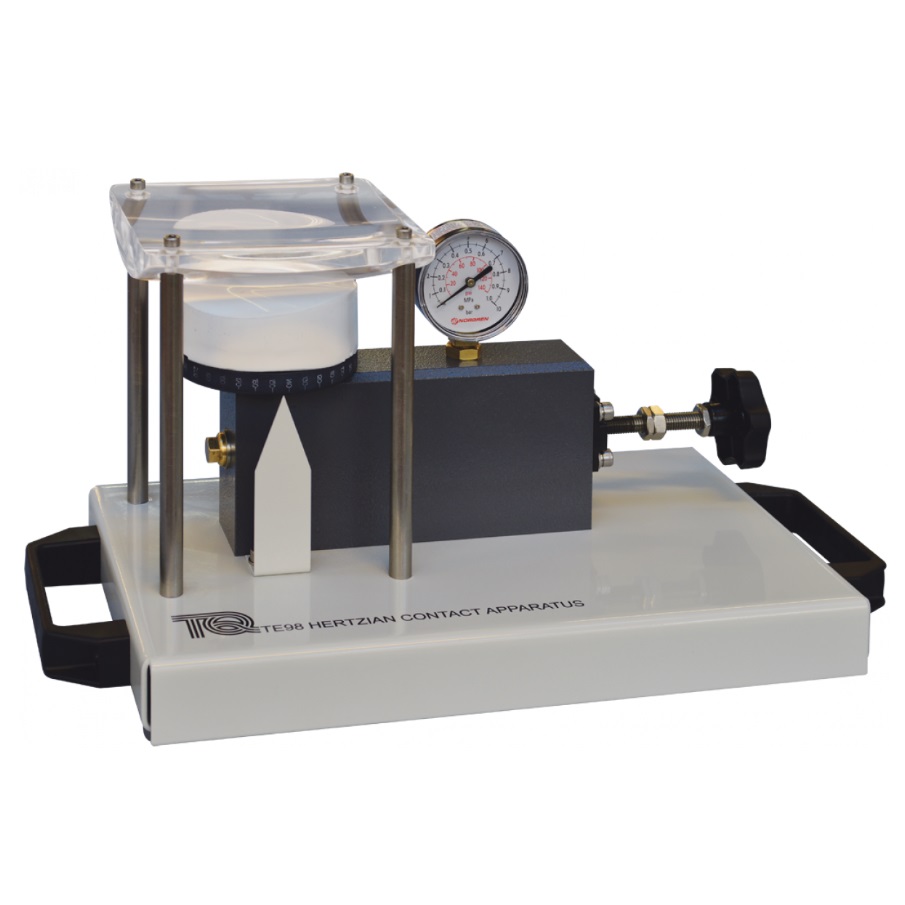

Banc didactique d'étude du contact Hertzien - TE98

matériel pédagogique : Banc didactique d'étude du contact Hertzien
Agrandir image

Description

Banc didactique d'étude du contact Hertzien permettant d'étudier sur une grande échelle la nature du contact Hertzien entre des pièces non-conformes comme cela se produit par exemple entre la bille et la cage d'un roulement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude de l'effet de la variation de pression à angle constant.
- Étude de l'effet de la variation de l'angle (courbure relative différente) à pression constante.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ÉTUDE DU CONTACT HERTZIEN

L'appareil doit permettre d'étudier et de prédire les formes de contact entre des surfaces usinées classiques et des matériaux, par exemple différents types de paliers.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Effet de la variation de pression à angle constant.
- Effet de la variation de l'angle (courbure relative différente) à pression constante.

Spécifications techniques requises:
- Deux blocs avec des surfaces de contact courbes:
- Un bloc supérieur transparent en matériau plastique avec rayon composé
- Un bloc inférieur opaque en matériau flexible avec rayon simple
- Une pompe hydraulique manuelle et un cylindre de mise en charge entre les deux blocs
- Rotation possible du bloc inférieur avec mesure de l'angle de rotation par indicateur
- Doit permettre de générer des zones de contact circulaires et elliptiques entre les blocs
- Échelle transparente pour mesurer la forme du contact et l'angle
- Soupape de sécurité pour la mise en sécurité de l'équipement
- Dimensions : 700 x 360 x 270 mm
- Manuel d'utilisation et de travaux pratiques
