Banc didactique d'étude d'un palier à air - TE96

matériel pédagogique : Banc didactique d'étude d'un palier à air
Agrandir image

Description

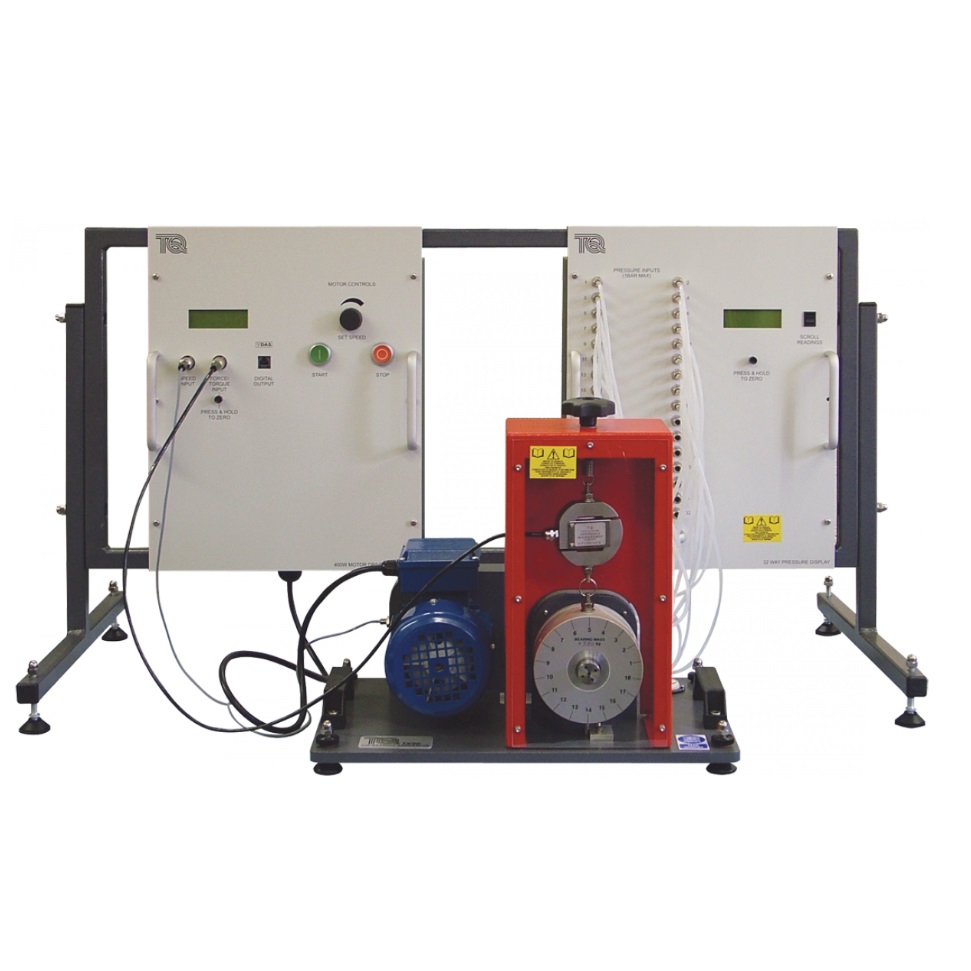

Banc didactique d'étude d'un palier à air autonome permettant de démontrer la performance de paliers à air autolubrifiants et notamment du phénomène de fouettage à mi-vitesse.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration de l'influence d'un chargement vertical sur la répartition de pression autour d'un palier lisse radial lubrifié à l'air
- Démonstration de l'influence de la vitesse de rotation et donc du paramètre de compression sur la répartition de la pression dans le palier et comparaison avec la théorie
- Démonstration du déclenchement de la vibration du palier
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UN PALIER A AIR

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration de l'influence d'un chargement vertical sur la répartition de pression autour d'un palier lisse radial lubrifié à l'air
- Démonstration de l'influence de la vitesse de rotation et donc du paramètre de compression sur la répartition de la pression dans le palier et comparaison avec la théorie
- Démonstration du déclenchement de la vibration du palier

Spécifications techniques requises:
- Système autonome permettant de montrer comment fonctionne un palier lisse radial autolubrifiant à gaz.
- La partie principale consistera en un moteur à vitesse variable avec courroie entrainant un arbre équipé de roulements de précisions.
- L'arbre possèdera une grande qualité de surface et sera guidé en rotation à l'intérieur d'un coussinet chargé verticalement.
- Un système de mise en charge manuel ainsi qu'une cellule de charge permettront de contrôler la charge sur le coussinet du palier.
- Le coussinet possèdera des prises de pression réparties également autour de sa circonférence.
- Chaque prise de pression sera raccordée à un panneau avec afficheur numérique multivoie.
- Vitesse et charge du palier variable.
- Instrumentation : Capteur de vitesse, Cellule de charge, Affichage numérique de la vitesse et de la charge
- Deux panneaux de contrôle comprenant toute l'instrumentation seront montés sur un châssis d'instrumentation séparé du banc pour éviter les problèmes de vibration.
- Possibilité d'acquisition de données informatique avec affichage en temps réel sous forme d'histogramme de la répartition des pressions dans le palier à proposer en option
- Palier entièrement capoté pour des raisons de sécurité
- Fourni avec manuel d'utilisation et de travaux pratiques
