Module didactique d'étude de différents types d'accouplements - HTM90C

matériel pédagogique : Module didactique d'étude de différents types d'accouplements
Agrandir image

Description

Module didactique permettant d'étudier le comportement en vibration de différents types d'accouplements avec et sans défaut.
Le module se monte sur l'unité de base HTM90. Il est conçu pour simuler différents défauts et étudier leurs effets sur le comportement vibratoire des accouplements.

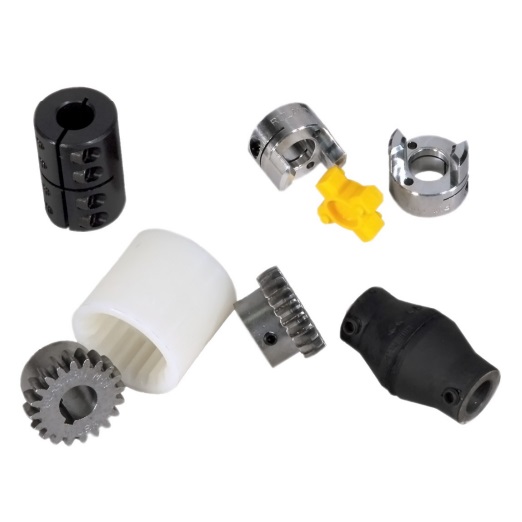

Les propriétés des différents types d'accouplements peuvent également être comparées. Les accouplements suivant sont Fourni: à dentures courbes, boulonnés avec et sans défaut de pas, à plateau et à griffes (accouplement à plateau sans défaut, avec battement radial, avec battement axial). Les accouplements sont montés entre le moteur et l'arbre. Le système de freinage et de charge HTM90.3 est nécessaire pour l'étude du comportement des accouplements sous charge.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude des effets d'erreurs d'alignement sur 4 types d'accouplement :
1. Manchon à coquilles vissées
2. Accouplement à griffes
3. Accouplement à dentures
4. Accouplement flexible
- Identification des erreurs d'accouplement à partir des signaux vibratoires
- Familiarisation par l'expérience des étudiants sur les méthodes fondamentales de mesure de vibration et les accouplements d'arbre dans les systèmes en rotation
- Introduction aux méthodes de mesure de vibration sur les systèmes de machines tournantes
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE D'ETUDE DE DIFFERENTS TYPES D'ACCOUPLEMENTS

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Etude des effets d'erreurs d'alignement sur 4 types d'accouplement :
1. Manchon à coquilles vissées
2. Accouplement à griffes
3. Accouplement à dentures
4. Accouplement flexible
- Identification des erreurs d'accouplement à partir des signaux vibratoires
- Familiarisation par l'expérience des étudiants sur les méthodes fondamentales de mesure de vibration et les accouplements d'arbre dans les systèmes en rotation
- Introduction aux méthodes de mesure de vibration sur les systèmes de machines tournantes

Spécifications techniques requises:
- 4 différents types s'accouplement: Manchon à coquilles vissées, à griffes, à dentures, flexible.
- Comparaison des accouplements avec différentes configurations / modules et conditions expérimentales
- Exemples d'applications et caractéristiques d'utilisation.
- Peut se connecter en conjonction avec d'autres modules pour étendre les possibilités expérimentales.
- Eléments de fixation
- Fourni avec manuel d'utilisation avec travaux pratiques
