Module didactique d'étude d'un entraînement par courroie - HTM90G

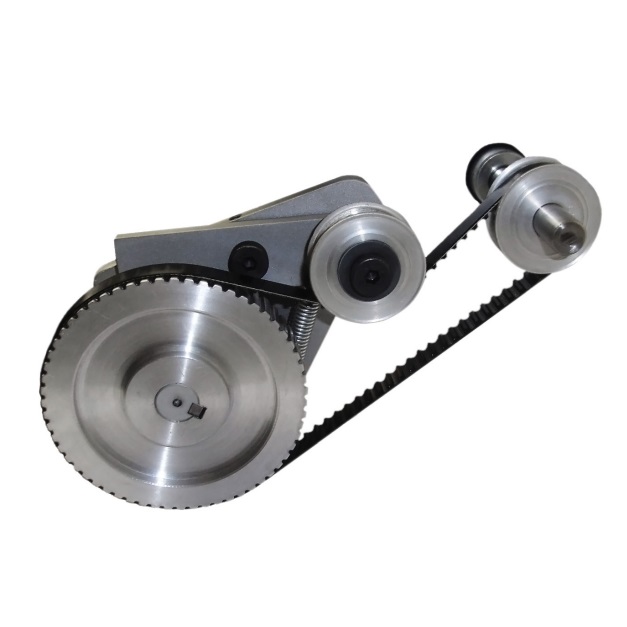

matériel pédagogique : Module didactique d'étude d'un entraînement par courroie
Agrandir image

Description

Module didactique permettant d'étudier les phénomènes vibratoires dans les systèmes d'entrainement par courroie.
Lorsqu'ils sont correctement conçu et réglés, les systèmes d'entraînement à courroie demandent peu d'entretien, génèrent peu de bruit et possèdent une longue durée de vie. Il est important que la courroie ne vibre pas et/ou ne patine pas.
Le module HTM90G se fixe sur l'unité de base HTM90 et est utilisé pour étudier les conditions qui causent les vibrations ou le patinage. Les effets de diverses élongations sur des entrainements à courroies multiples peuvent être démontrés à l'aide de tendeurs à rouleau. L'entrainement est effectué par une courroie double avec un tendeur. Une petite poulie à perçage excentré et une courroie trapézoïdale endommagée sont également Fourni.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Influence de la tension de la courroie sur le comportement vibratoire du système mécanique
- Influence de la vitesse sur le comportement vibratoire
- Analyse modale expérimentale de systèmes mécaniques.
- Influence de la charge et des forces dans le mécanisme.
- Caractéristique de couple
- Modification du comportement vibratoire par utilisation d'un frein électromagnétique.
- Chargement d'un système mécanique et longueur de déplacement de manivelle.
- Simulation de l'influence des forces de pression d'un gaz sur le spectre vibratoire.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE D'ETUDE D'UN ENTRAINEMENT PAR COURROIE

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Influence de la tension de la courroie sur le comportement vibratoire du système mécanique
- Influence de la vitesse sur le comportement vibratoire
- Analyse modale expérimentale de systèmes mécaniques.
- Influence de la charge et des forces dans le mécanisme.
- Caractéristique de couple
- Modification du comportement vibratoire par utilisation d'un frein électromagnétique.
- Chargement d'un système mécanique et longueur de déplacement de manivelle.
- Simulation de l'influence des forces de pression d'un gaz sur le spectre vibratoire.

Spécifications techniques requises::
- Entraînement par courroie avec galet tendeur pour fonctionnement avec le système de diagnostic de machines
- Module d'entraînement par courroie engendrant des vibrations
- Système d'entrainement à manivelle
- Couple de freinage réglable à l'aide d'un frein magnétique
- Course de manivelle réglable : 50 - 100 mm.
- Ressort de pression : longueur détendue = 170 mm
- Raideur du ressort : 0.55N/mm
- Courroie de rechange
- Fourni avec manuel d'utilisation avec travaux pratiques
