Module d'instrumentation avancé pour système didactique de diagnostic de machines tournantes - HTM90A

matériel pédagogique : Module d'instrumentation avancé pour système didactique de diagnostic de machines tournantes
Agrandir image

Description

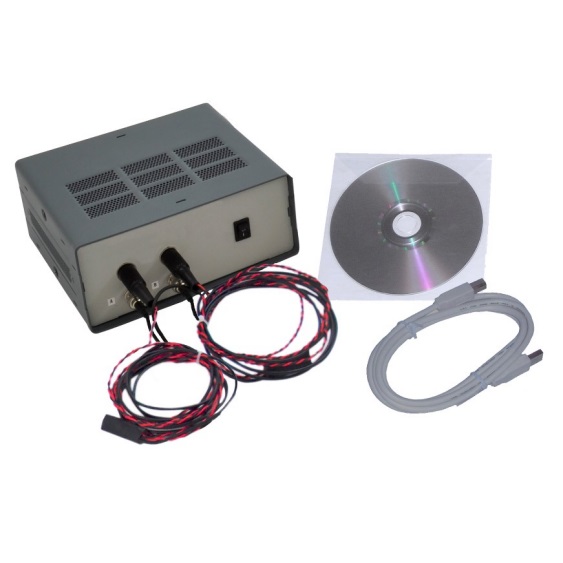

Analyseur de vibration avec système d'acquisition sur ordinateur pour système de diagnostic des machines. L'analyseur peut également être utilisé pour d'autres applications en analyse vibratoire.
Le système comprend deux capteurs d'accélération, un amplificateur de mesure avec gain réglable et un logiciel d'analyse. Le logiciel d'analyse possède les caractéristiques suivantes: oscilloscope à deux voies pour effectuer des études sur une gamme de temps; analyseur de spectre à deux voies pour effectuer des études sur une gamme de fréquences: système de mesure de vibration et plus encore.
Les résultats des mesures peuvent être imprimés. Les câbles, les supports et les raccordements sont Fourni.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Familiarisation avec les signaux de vibration.
- Compréhension des méthodes de mesure vibratoires et types de vibration. Mesure d'amplitude, d'accélération et étude de des fréquences propres et vitesses critiques.
- Évaluation de l'état d'une machine à partir des anomalies de vibration induites.
- Analyse fréquentielle.
- Positionnement de capteurs et directions de vibrations.
- Utilisation de deux capteurs pour analyser l'orientation des vibrations.
Fourni avec manuel d'exploitation pédagogique

Spécifications pour appel d'offres

ENSEMBLE D'INSTRUMENTATION ET LOGICIEL POUR SYSTÈME DE DIAGNOSTIC DE MACHINES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Familiarisation avec les signaux de vibration.
- Compréhension des méthodes de mesure vibratoires et types de vibration. Mesure d'amplitude, d'accélération et étude de des fréquences propres et vitesses critiques.
- Évaluation de l'état d'une machine à partir des anomalies de vibration induites.
- Analyse fréquentielle.
- Positionnement de capteurs et directions de vibrations.
- Utilisation de deux capteurs pour analyser l'orientation des vibrations.

Spécifications techniques requises:
- Analyseur de vibration informatisé basé sur un système PICOSCOPE
- 2 capteurs de type accéléromètre monodirectionnels avec bases magnétiques.
- Logiciel d'analyse sous Windows
- Alimentation par port USB et alimentation électrique 12V
- Gamme de fréquences : jusqu'à 10 MHz
- CD du logiciel Picoscope
- Dimensions du boitier : l x w x h : env 210 x 100 x 180 mm
- Manuel d'utilisation
