Appareil didactique d'étude des vibrations d'une poutre en flexion - HVT12C

matériel pédagogique : Appareil didactique d'étude des vibrations d'une poutre en flexion
Agrandir image

Description

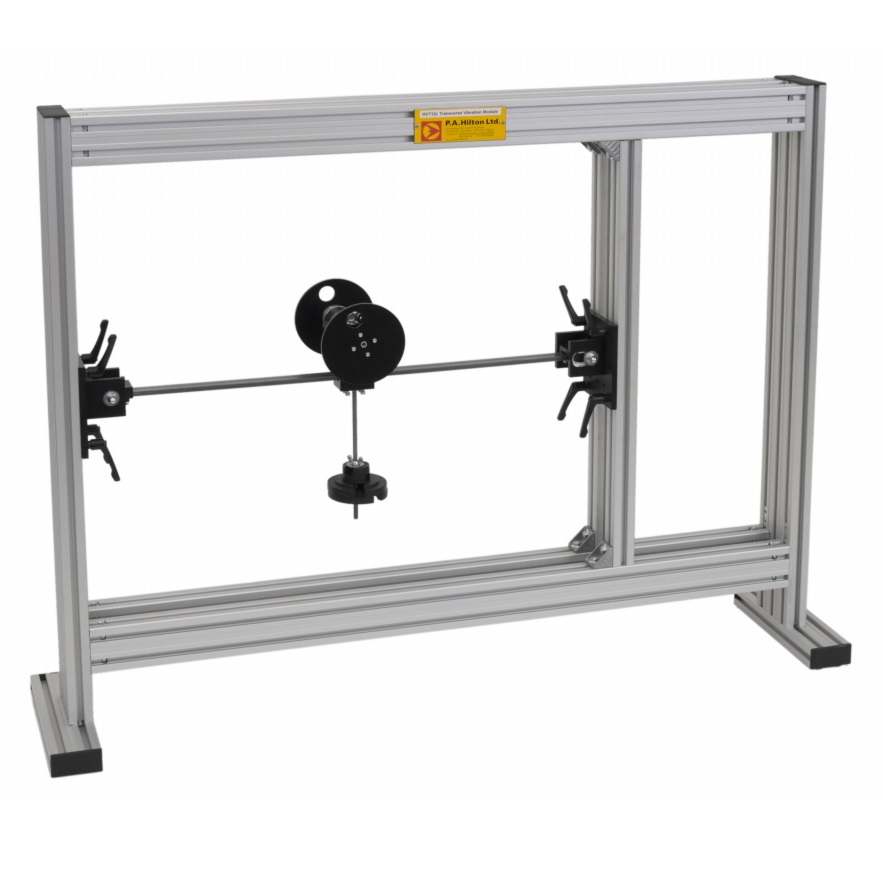

Appareil didactique à monter dans le Portique d'Etude des Vibrations HVT12f faisant partie de l'Appareil Universel d'Etude des Vibrations HVT12 comprenant une poutre en flexion fixée aux extrémités à l'aide de deux appliques montées sur pivot et pivot roulant et permettant d'effectuer des études sur les vibrations libres et forcée d'une poutre en flexion.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de la vibration libre d'une poutre
- Etude de la vibration forcée d'une poutre
- Détermination de la fréquence naturelle d'oscillation
- Etude de la résonance
- Détermination des amplitudes des vibrations
- Détermination de la période et du déphasage
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES VIBRATIONS TRANSVERSALES D'UNE POUTRE EN FLEXION

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de la vibration libre d'une poutre
- Etude de la vibration forcée d'une poutre
- Détermination de la fréquence naturelle d'oscillation
- Etude de la résonance
- Détermination des amplitudes des vibrations
- Détermination de la période et du déphasage

Spécifications techniques requises:
- Module didactique du banc universel d'étude des vibrations
- Doit comprendre une poutre en flexion fixée aux extrémités à l'aide de deux appliques montées sur pivot et pivot roulant
- La poutre doit être soumise à une vibration forcée à l'aide d'un moteur d'excitation avec masses
- Système d'amortissement variable : possibilité d'ajouter un amortisseur réglable
- Pot d'amortissement fourni
- Mesure de la déformation de la poutre avec un système de capteur LVDT optionnel
- Visualisation des fréquences d'excitation de la poutre avec le système à l'aide d'un tachymètre optionnel
- Visualisation des vibrations et des déplacements de la poutre à l'aide d'un système d'acquisition de données optionnel
- Tous les éléments du module doivent se monter sur un châssis universel d'étude des vibrations
- Poutre flexible en acier de section rectangulaire (25,4 x 12,7 mm)
- Jeu de poids étalonnés pour faire varier la masse en vibration.
- Fourni avec tous les outils et accessoires nécessaires pour son utilisation
- Manuel d'utilisation et de travaux pratiques
