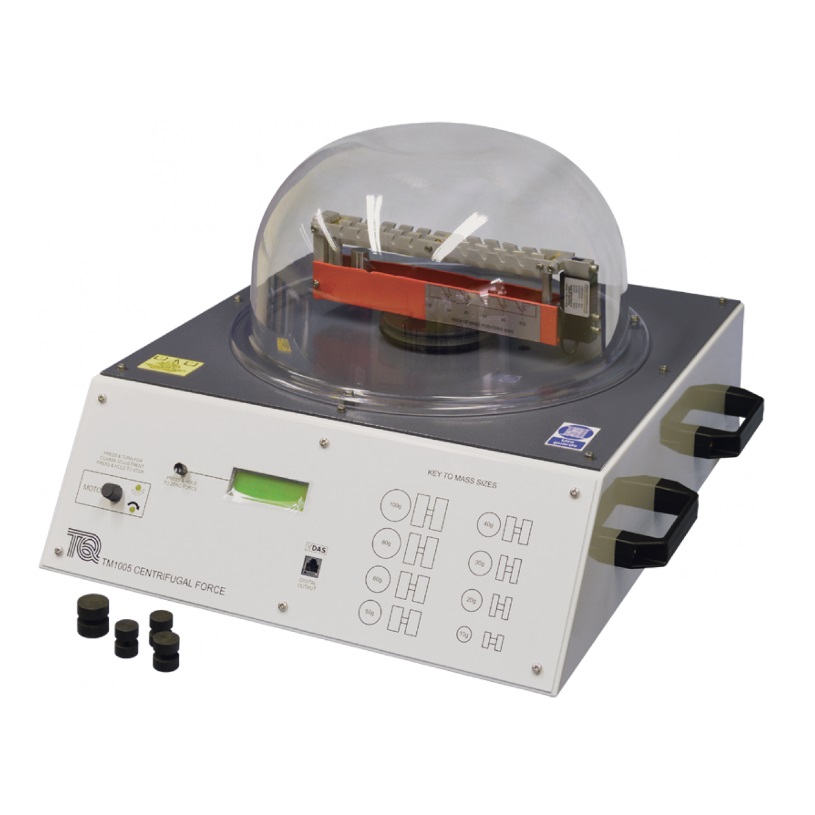

Appareil didactique d'étude de la force centrifuge - TM1005

matériel pédagogique : Appareil didactique d'étude de la force centrifuge
Agrandir image

Description

Appareil didactique d'étude de la force centrifuge de laboratoire permettant d'effectuer des travaux pratiques sur la force centrifuge et la vitesse angulaire.
Fourni avec manuel d'exploitation pédagogique complet

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de la relation entre la force centrifuge, la masse d'un corps tournant, sa distance par rapport à l'axe de rotation (position radiale) et la vitesse de rotation.
Fourni avec manuel d'exploitation pédagogique complet

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA FORCE CENTRIFUGE

- Appareil devant permettre d'effectuer des travaux pratiques sur la force centrifuge et la vitesse angulaire de corps en rotation.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination de la relation entre la force centrifuge, la masse d'un corps tournant, sa distance par rapport à l'axe de rotation (position radiale) et la vitesse de rotation.

Spécifications techniques requises:
- Banc de table monté sur support rigide en tôle peinte avec poignées de levage supportant un mécanisme tournant.
- Un moteur électrique entrainera une courroie reliée à une plaque tournante située sous le mécanisme.
- Le moteur fonctionnera dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre et à vitesse variable.
- Un capteur mesurera la vitesse de rotation du mécanisme.
- Le mécanisme possèdera trois bras d'équilibrage dont deux bras à l'extérieur pouvant supporter des masses fournies sur cinq positions radiales différentes.
- Un capteur mesurera la force centrifuge due à la masse lorsque la masse tournera autour d'un rayon donné. Un autre bras (central) supportera des masses égales radialement opposées de manière à équilibrer la première masse, ceci afin d'éviter des vibrations parasites.
- Dôme transparent avec contacteur de sécurité.
- Instrumentation de contrôle du moteur avec un afficheur numérique pour l'affichage de la vitesse et de la force centrifuge intégré sur la base de l'appareil.
- L'équipement pourra fonctionner avec un système d'acquisition de données informatique en option.
- Manuel d'utilisation et de travaux pratiques
