Banc pédagogique d'étude de la loi de Coulomb - EX9930A

matériel pédagogique : Banc pédagogique d'étude de la loi de Coulomb
Agrandir image

Description

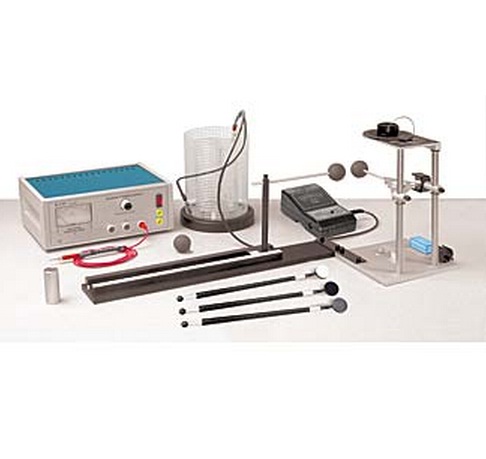

Banc pédagogique d'étude de la loi de Coulomb permettant de mettre en évidence les principes de base de la loi de Coulomb. Le système est composé de deux boules sphériques conductrices que l'on vient charger électriquement, l'une déplaçable de manière linéaire sur un rail et l'autre suspendu à un fil de torsion. Le système permet de mesurer avec précision la force électrique s'exerçant entre les deux boules.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Expérience sur la loi de Coulomb :
- Vérification de la loi du Carré Inverse : F ~ 1/R2
- Vérification de la relation entre la force et la charge : F ~ q1q2
- Détermination de la constante de Coulomb : k = 9.0 x 109 Nm2/C2
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC PÉDAGOGIQUE D'ÉTUDE DE LA LOI DE COULOMB

Le banc devra permettre les exploitations pédagogiques suivantes:
- Expérience sur la loi de Coulomb :
- Vérification de la loi du Carré Inverse : F ~ 1/R2
- Vérification de la relation entre la force et la charge : F ~ q1q2
- Détermination de la constante de Coulomb : k = 9.0 x 109 Nm2/C2

Spécifications techniques requises:
- Balance de torsion:
Une sphère conductrice dia. 38 mm magnétiquement amortie montée sur l'extrémité d'une tige isolée de 12 cm, contrebalancée et suspendue à partir d'un fil de torsion très fin de 10-6 Newtons/degré
Plateau gradué : incréments de 1'°
- Piste linéaire étalonnée/
Une sphère conductrice de diamètre 38 mm montée sur une piste linéaire étalonnée pour minimiser les charges miroir et pouvant être placée à différentes distances de la première sphère.
Gamme de déplacement : 350 mm par incréments de 1 mm
Matériaux : phénolique (pour minimiser les charges)

Accessoires:
- Sonde de chargement:
17 m de long plus un câble de 1.5 m
Prises banane
Résistance interne 200 Ohms
- Masses d'étalonnage : 50 mg (1) et 20 mg (2)
- Fil de Torsion de rechange : 3 m
- Alimentation électrique Kilovolt
- Électromètre de base
- Cage de Faraday
- Générateur de charge
- Alimentation électrique (220 V, 50 Hz, monophasée)
- Manuel d'utilisation et de travaux pratiques
