Banc didactique d'études avancées sur la flexion des poutres - version numérique - HSM1CD

matériel pédagogique : Banc didactique d'études avancées sur la flexion des poutres - version numérique
Agrandir image

Description

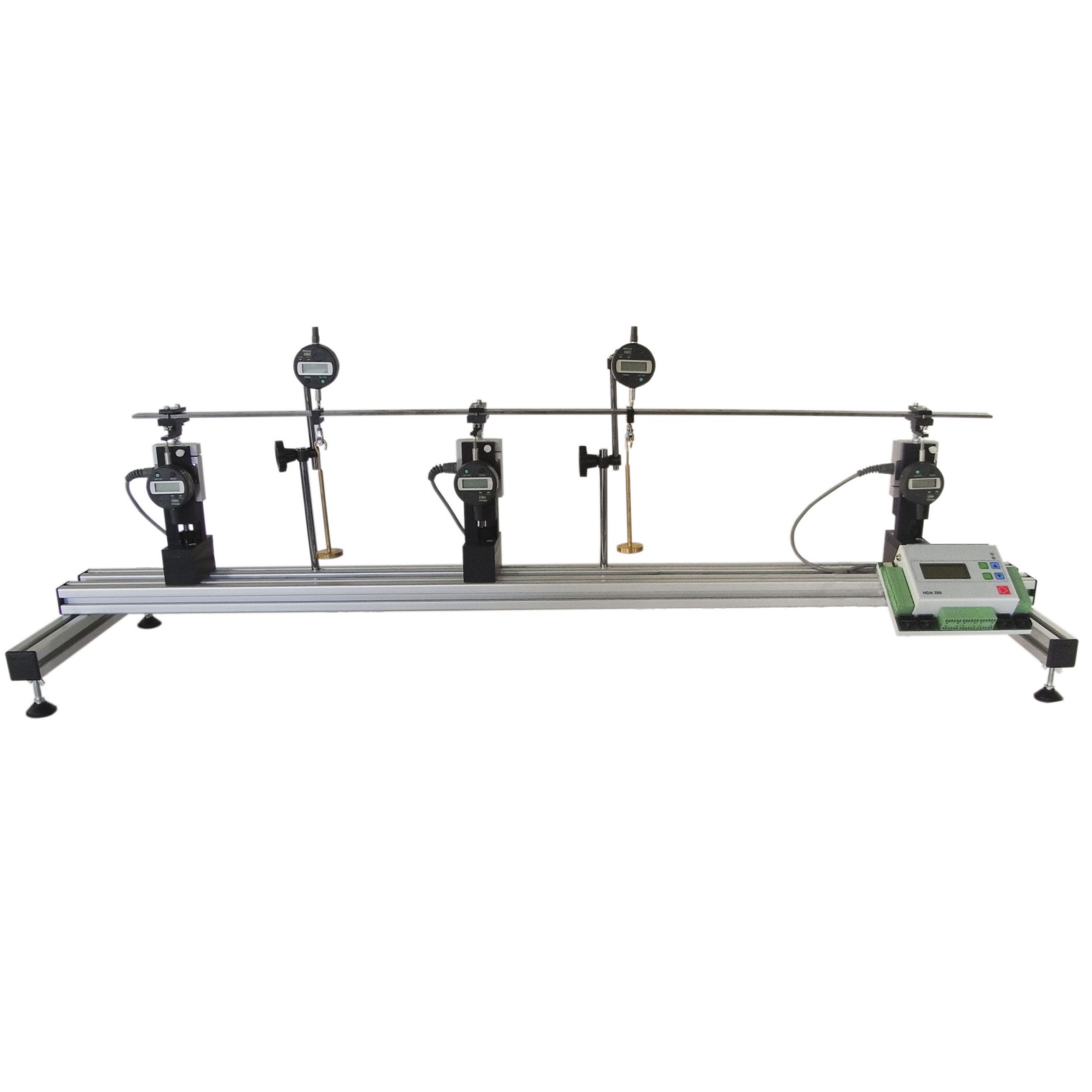

Banc didactique d'études avancées sur la flexion des poutres en version numérique de table permettant de réaliser une gamme très vaste d'expériences sur la flexion des poutres afin de mesurer les réactions aux appuis, les fléchissements et les rotations de poutres simplement supportées, encastrées et de poutres continues à deux portées. Le système de fixation à l'extrémité offre également la possibilité de travailler sur des cantilevers simples ou avec appuis. De plus, l'effet de l'enfoncement des supports sur une poutre continue peut être étudié. Trois piliers mesurent les réactions sur les appuis à l'aide d'indicateurs de charges numériques. Trois comparateurs numériques montés sur supports mesurent le fléchissement de la poutre le long de sa longueur. Fourni avec interface d'acquisition de données et logiciel, Un jeu de poutres est fourni en standard et des poutres spécifiques sont fournies en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude des variables sur le fléchissement des poutres
- Courbure de poutres
- Réactions aux appuis d'une portée simple et de poutres continues
- Effet de l'enfoncement des supports
- Théorème sur la méthode moments d'aires
- Théorème de superposition
- Théorème de réciprocité de Clerk Maxwell
- Poutres composites (en option)
- Poutres non-uniformes (en option)
- Comparaison des réactions mesurées avec les valeurs théoriques
- Étude de l'effet de l'enfoncement des supports
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDES AVANCÉES SUR LA FLEXION DES POUTRES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des variables sur le fléchissement des poutres
- Courbure de poutres
- Réactions aux appuis d'une portée simple et de poutres continues
- Effet de l'enfoncement des supports
- Théorème sur la méthode moments d'aires
- Théorème de superposition
- Théorème de réciprocité de Clerk Maxwell
- Poutres composites (en option)
- Poutres non-uniformes (en option)
- Comparaison des réactions mesurées avec les valeurs théoriques
- Étude de l'effet de l'enfoncement des supports

Spécifications techniques requises:
- Banc de table monté sur base en aluminium
- Trois piliers de mesure des réactions comprenant un indicateur de charge électronique. Les piliers doivent être équipés d'un mécanisme de réalignement pour simuler ou compenser un enfoncement des supports
- La poutre doit se positionner sur les supports des piliers qui permettent de transmettre les réactions verticales, mais ne doit retenir aucun déplacement horizontal
- Un quatrième pilier permettra l'encastrement de l'extrémité d'une poutre cantilever et permettra de déterminer le moment d'encastrement d'un cantilever simple ou avec appuis.
- 3 cellules de charges de 500 N
- Six poutres d'essais de 1200 mm de long (dimensions nominales) :
- 1 en Acier 3/16?
- 1 en Laiton 3/16?
- 4 en Aluminium : 1?x¼?; 1?x1/8?; 1?x3/16?; ¾?x¼?
- Charge appliquée à l'aide de crochets, les attaches de poutres et des poids emboîtés
- Jeu de poids fourni : 5 x 1N, 10 x 2N, 10 x 5N, 5 x 10N
- Quatre crochets de poids doivent permettent de réaliser des charges ponctuelles et réparties
- Trois comparateurs numériques, course 12,7 mm, résolution 0,01 mm
- Interface d'affichage numérique permettant l'affichage des réactions aux appuis et des déplacements des comparateurs.
- Logiciel d'acquisition de données
- Dimensions: env 1400 x 300 x 410 mm
- Manuel d'utilisation et de travaux pratiques
