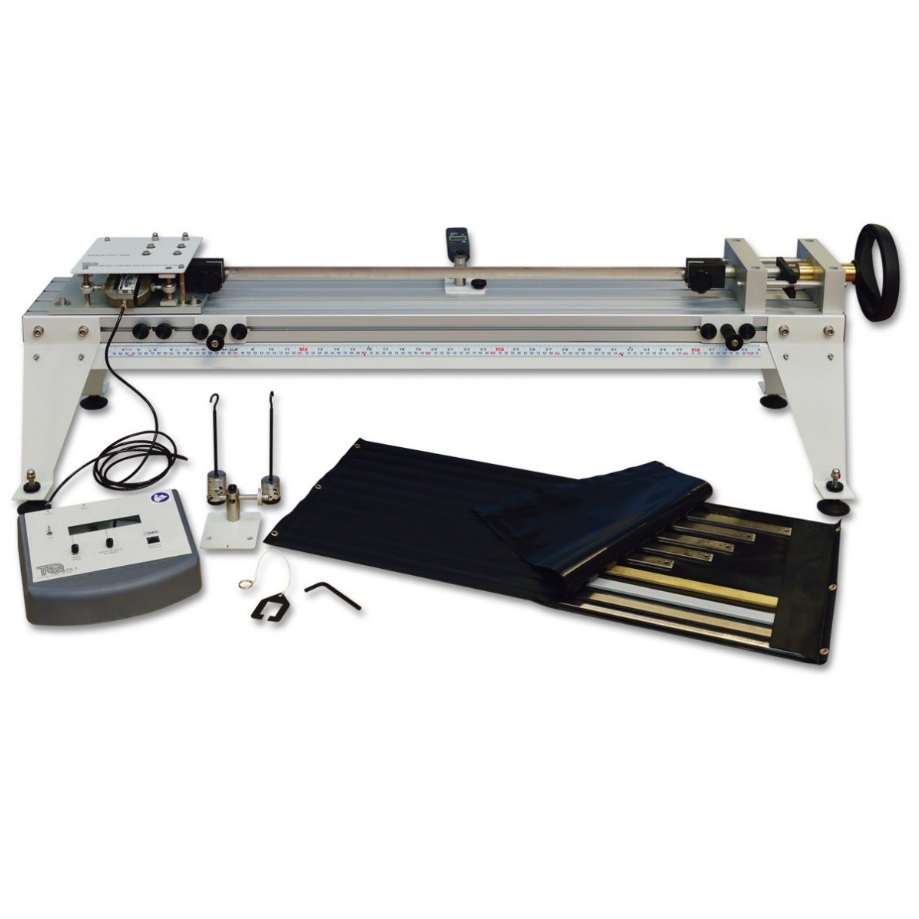

Appareil didactique d'étude du flambement des poutres - SM1005

matériel pédagogique : Appareil didactique d'étude du flambement des poutres
Agrandir image

Description

Appareil didactique d'étude du flambement des poutres (ancienne ref SM105) permettant de mettre en évidence les différents modes de flambement (l'affaissement élastique ou déformation) de colonnes élancées soumise à un effort de compression.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration du flambement de poutres présentant des conditions aux extrémités différentes.
- Détermination des courbes de charge/déformation et charges critiques de flambement pour différentes longueurs et sections, avec une combinaison d'extrémités encastrées et articulées.
- Etude des effets d'une charge latérale et d'une charge excentrique sur les caractéristiques de flambement des barres.
- Rigidité en flexion et charges de flambement pour des poutres de différents matériaux.
- Utilisation de la méthode de Southwell pour estimer les charges critiques de flambement et l'excentricité des barres à partir des résultats expérimentaux.
- Détermination de la rigidité en flexion et comparaison avec les valeurs calculées.
- Déformation d'une poutre en appuis simple avec une charge ponctuelle incluant la vérification de la formule générale de la déformée et la forme déviée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DU FLAMBEMENT

Le banc devra permettre d'étudier le flambement d'une large gamme de poutres, de mesurer la charge et les déformations liées au flambement pour des poutres de longueurs différentes, de sections différentes et pour des conditions aux limites différentes.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration du flambement de poutres présentant des conditions aux extrémités différentes.
- Détermination des courbes de charge/déformation et charges critiques de flambement pour différentes longueurs et sections, avec une combinaison d'extrémités encastrées et articulées.
- Etude des effets d'une charge latérale et d'une charge excentrique sur les caractéristiques de flambement des barres.
- Rigidité en flexion et charges de flambement pour des poutres de différents matériaux.
- Utilisation de la méthode de Southwell pour estimer les charges critiques de flambement et l'excentricité des barres à partir des résultats expérimentaux.
- Détermination de la rigidité en flexion et comparaison avec les valeurs calculées.
- Déformation d'une poutre en appuis simple avec une charge ponctuelle incluant la vérification de la formule générale de la déformée et la forme déviée.

Un kit optionnel pourra permettre de réaliser les travaux pratiques suivants :
- Rigidité en flexion et charges de flambement pour une large gamme des poutres avec différents matériaux.
- Essais sur des sections typiques utilisées en ingénierie (circulaire, angulaire, et spécimens de sections irrégulières), la signification de l'axe neutre; la flexion et la torsion combinée dû à un chargement excentrique.
- L'effet de la flexibilité dans les fixations aux extrémités.
- Essais sur barre composite présentant un cisaillement imparfait entre les deux composants.

Spécifications techniques requises:
- Un châssis rigide en aluminium, un système de chargement des poutres et un mécanisme de mesure de la charge insensible aux effets parasites tels que le moment fléchissant transmis par les poutres qui flambent et transmettant une force axiale pure à une cellule de charge électronique. Ce mécanisme pourra se déplacer sur le châssis afin de tester des poutres de différentes longueurs pour différentes conditions aux limites.
- Un afficheur numérique de la charge de capacité 0 à 2000N
- Un comparateur numérique se déplaçant le long du châssis permet la mesure de la déformation de la poutre avec une capacité de 0 à 25 mm, précision de 0,01 mm
- Jeu de fixations pour obtenir différentes combinaisons de conditions aux limites (en appui simple ou encastré)
- Jeu de dix poutres de longueur et de section variable
- Six poutres en acier de section 20 x 3 mm et de longueur 750, 700, 650, 625, 600 et 550 mm
- Une poutre en acier de section 15 x 4 mm et de longueur 750 mm
- Une poutre en acier de section 10 x 5 mm et de longueur 750 mm
- Une poutre en laiton de section 19 x 4,8 mm et de longueur 750 mm
- Une poutre en aluminium de section 19 x 4,8 mm et de longueur 750 mm
- Jeu de masses (un support de poids de 10gr et 50 masses de 10gr)
- Manuel d'utilisation et de travaux pratiques en francais
