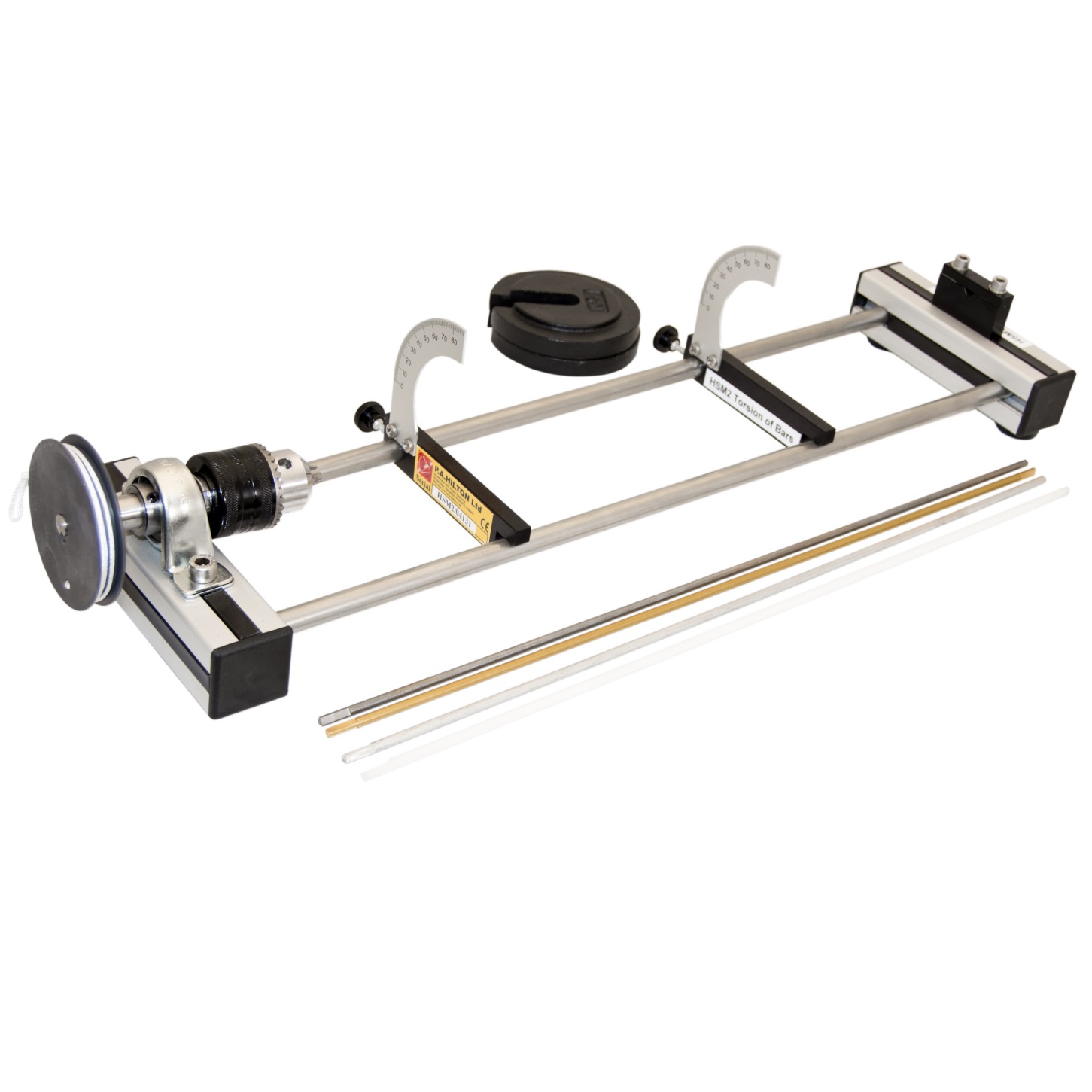

Appareil didactique d'étude de la torsion de barres - HSM2

matériel pédagogique : Appareil didactique d'étude de la torsion de barres
Agrandir image

Description

Appareil didactique d'étude de la torsion de barres de table permettant l'application d'un couple de torsion à l'aide d'une tête de torsion mobile, la mesure de l'angle de torsion d'une éprouvette et la détermination du module de rigidité de différents matériaux en torsion. Différents essais sont réalisés en fonction du type de matériau et du moment d'inertie de la section des éprouvettes,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure de l'angle de torsion produit par un couple de torsion pour différentes éprouvettes dans le domaine élastique et vérification de la linéarité de la relation
- Détermination du module d'élasticité d'éprouvettes de différents matériaux
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DE LA TORSION

Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure de l'angle de torsion produit par un couple de torsion pour différentes éprouvettes dans le domaine élastique et vérification de la linéarité de la relation
- Détermination du module d'élasticité d'éprouvettes de différents matériaux

Spécifications techniques requises:
- Châssis de base en aluminium avec barres de raccordement rigides
- Tête de torsion mobile avec mandrin avec 3 mâchoires pour le maintient des éprouvettes à l'une des extrémités avec clés de mandrin fournies et tête fixe à l'autre extrémité.
- Distance entre les têtes : 450 mm
- Torsion appliquée par une charge sur un disque de diamètre nominal de Ø75mm
- Rapporteur angulaire à 90° gradué tous les degrés
- Quatre éprouvettes sont fournies en standard :
- Barre en acier doux de 460 mm x dia 5 mm
- Barre en laiton de 460 mm x dia 5 mm
- Barre en alliage d'aluminium de 460 mm x dia 4.76 mm
- Barre en nylon de 460 mm x dia 6.35 mm
- Deux systèmes de fixation de rapporteurs et rapporteurs Fourni
- Jeu de poids fourni : 5 x 0.2N, 1 x 1N, 2 x 2N, 1 x 5N, 1 x 10N, 2 x 20N
- Mètre à ruban fourni
- Dimensions (environ): 600 (L) x 135 (l) x 135 (H) mm
- Manuel d'utilisation et de travaux pratiques
