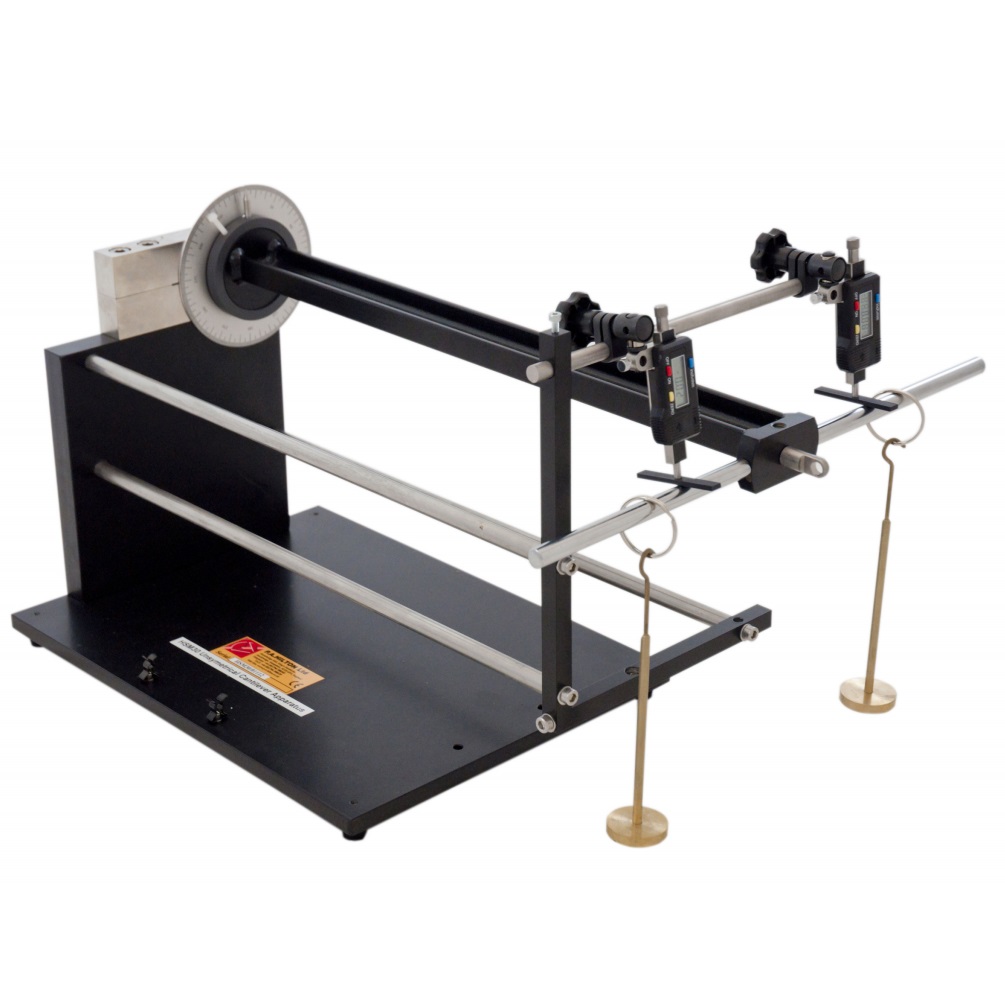

Appareil didactique d'étude de la flexion déviée d'une poutre - HSM30

matériel pédagogique : Appareil didactique d'étude de la flexion déviée d'une poutre
Agrandir image

Description

Appareil didactique d'étude de la flexion déviée d'une poutre de table permettant d'étudier la flexion déviée d'une poutre cantilever non symétrique sous charges variables. L'appareil permet d'étudier le cercle de Mohr, les déplacements horizontaux et verticaux, les moments d'inertie, la position du centre de cisaillement d'une poutre non symétrique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Déplacement vertical et horizontal de poutres cantilevers non symétriques
- Etude du cercle de Mohr
- Moment d'inertie de différentes sections de poutres
- Détermination de la position du centre de cisaillement de poutres non symétriques
- Comparaison entre les résultats expérimentaux et théoriques
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA FLEXION DÉVIÉE D'UNE POUTRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Déplacement vertical et horizontal de poutres cantilevers non symétriques
- Etude du cercle de Mohr
- Moment d'inertie de différentes sections de poutres
- Détermination de la position du centre de cisaillement de poutres non symétriques
- Comparaison entre les résultats expérimentaux et théoriques

Spécifications techniques requises:
- Banc de table devant permettre l'étude de la flexion déviée d'une poutre cantilever non symétrique sous charges variables placée à l'horizontal
- Base robuste et compacte supportant un support vertical rigide permettant d'encastrer à l'horizontal une poutre cantilever
- Poutres cantilever avec section en U, L et rectangulaire, d'environ 500 mm de longueur
- Éprouvette rectangulaire : 20 (l) x 10 (H) mm (environ)
- Éprouvette en L: 25.4 (L) x 25.4 (l) x 3.175 (e) mm (environ)
- Éprouvette en U : 21 (L) x 40 (H) x 5 (e) mm (environ)
- Échelle graduée du rapporteur permettant de déterminer l'orientation de l'éprouvette: 360 °, incréments par pas de 5°
- Crochet de poids
- Jeu de poids comprenant des masses de 1 x 5N, 2 x 10N, 2 x 20N
- 2 Comparateurs numériques; résolution de 0.01mm, course de 12.7 mm, fonction de remise à zéro
montés avec des touches plates
- Dimensions : 700 (L) x 350 (l) x 400 (H) mm (environ)
- Manuel d'utilisation et de travaux pratiques
