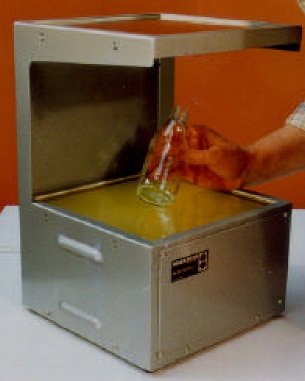

Visionneuse de contraintes par photoélasticité - S18

matériel pédagogique : Visionneuse de contraintes par photoélasticité
Agrandir image

Description

Visionneuse de contraintes utilisée dans le cadre de contrôle qualité de pièces en plastique ou en verre en production ou en R&D, cet instrument permet de visualiser très rapidement si une pièce contient des concentrations de contraintes.

Spécifications pour appel d'offres

VISIONNEUSE DE CONTRAINTES

Spécifications techniques requises:
- L'espace de travail disponible devra permettre la visualisation d'une large gamme d'objets (jusqu'à 260 mm x 260 mm) qui devront pouvoir être manipulés manuellement sous une lumière polarisée.
- La visionneuse pourra être utilisée en position verticale ou horizontale
- Deux jeux de pieds en caoutchouc seront fournis
- Deux types de sources lumineuses alternatives seront disponibles; une source lumineuse blanche pour la visualisation des contraintes avec des produits en verre ou en acrylique et une lumière monochromatique en option pour le contrôle de pièce fabriquées à partir un matériau de type plastique polystyrène
- Un analyseur avec une lame quart d'onde
- Un polariseur avec une lame quart d'onde
- Pour la visualisation des contraintes avec des pièces en verre ou acrylique, une lame pleine onde pourra être incorporée à l'appareil en option.
- Manuel d'utilisation
