Banc didactique d'étude des jauges de déformation - SM1009

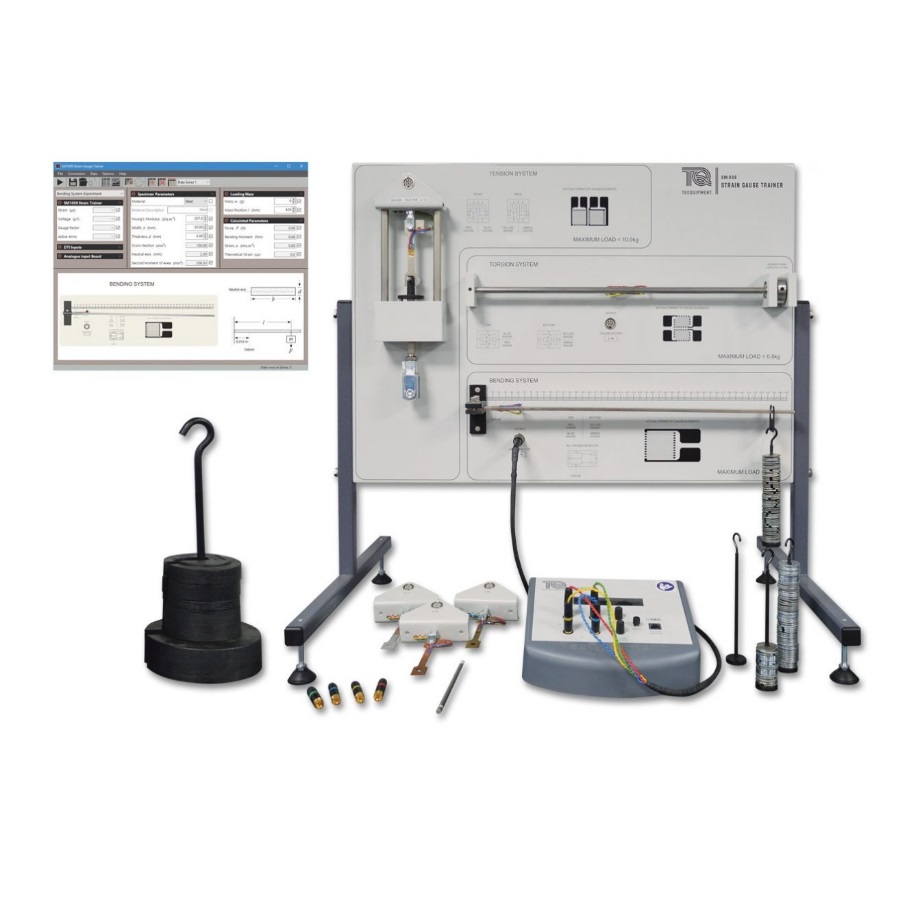

matériel pédagogique : Banc didactique d'étude des jauges de déformation
Agrandir image

Description

Banc didactique d'étude des jauges de déformation permettant de montrer comment les jauges de déformations à base de résistances électriques fonctionnent, d'effectuer des comparaisons entre différents modes de sollicitations mécaniques et d'étudier comment elles mesurent des déformations au sein de différentes structures.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction à l'extensométrie et aux différents fonctionnements (quart, demi et pont complet)
- Déformation et contraintes dans une éprouvette en flexion
- Déformation et contraintes dans une éprouvette en torsion
- Déformation et contraintes dans une éprouvette en traction et détermination du coefficient de poisson et du module de Young
- Comparaison des différents systèmes de mesure de déformations et comment ils peuvent mesurer une force
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES JAUGES DE DEFORMATION

Le banc devra permettre les exploitations pédagogiques suivantes:
- Introduction à l'extensométrie et aux différents fonctionnements (quart, demi et pont complet)
- Déformation et contraintes dans une éprouvette en flexion
- Déformation et contraintes dans une éprouvette en torsion
- Déformation et contraintes dans une éprouvette en traction et détermination du coefficient de poisson et du module de Young
- Comparaison des différents systèmes de mesure de déformations et comment ils peuvent mesurer une force

Spécifications techniques requises:
- Trois éprouvettes équipées de jauges protégées pour la manipulation et placées sur un châssis équipé de pieds permettant des essais en flexion, en traction et en torsion
- Une éprouvette de flexion en acier de section 5 x 20 mm équipée de quatre jauges
- Une éprouvette de torsion en acier de 10 mm de diamètre équipée de deux jeux de jauges à 45°
- Une éprouvette de traction en acier de section 2 x 10 mm équipée de deux jeux de jauges en T à 90°.
- Pont d'extensométrie permettant le fonctionnement en quart, demi et pont complet.
- Sortie du pont en µV, lecture en micro-déformation, réglage du facteur de jauge
- Jeu de poids couvrant une gamme de 10g à 500g par incrément de 10g pour l'application des charges en flexion, en torsion
- Jeu de poids couvrant une gamme de 0.5 Kg à 10Kg pour l'application des charges en en traction
- Chaque éprouvette est équipée de jauges protégées pour une manipulation par des étudiants et l'éprouvette en traction est équipée de deux jauges à angle droit (rosette)
- Alimentation électrique : 220 V - 50 Hz
- Dimension et poids L*l*h : 760x520x720 mm 27.5 Kg
- Manuel d'utilisation et de travaux pratiques
