Banc didactique d'étude d'une membrane circulaire - SM1008

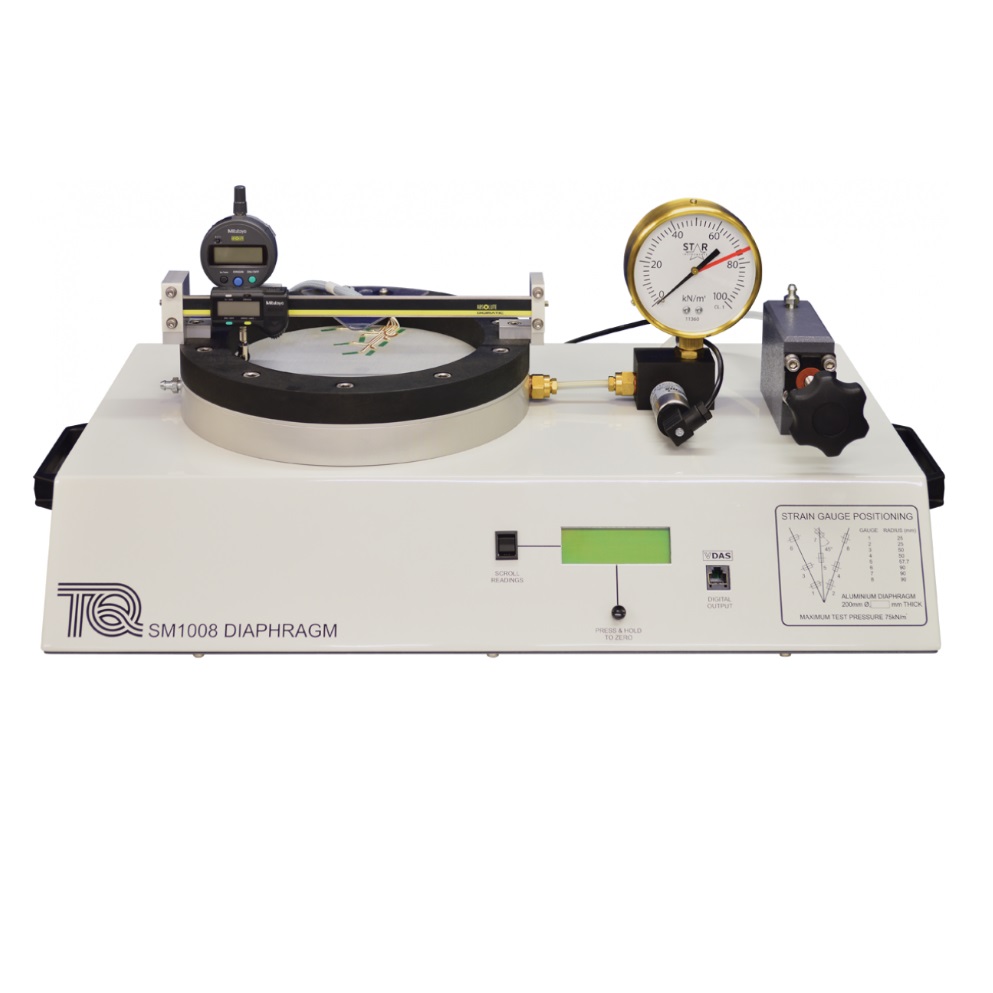

matériel pédagogique : Banc didactique d'étude d'une membrane circulaire
Agrandir image

Description

Banc didactique d'étude d'une membrane circulaire de table (ancienne ref SM108), autonome, permettant aux étudiants d'étudier l'effet de la pression sur le profil de la surface d'une membrane ainsi que la distribution des déformations radiales et circonférentielles.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Effet de la pression sur :
- Le profil de la surface, Les résultats devront être présentés sous la forme d'une courbe adimensionnelle
- Déformations radiales et circonférentielles
- Déformations radiales et circonférentielles à la surface de la membrane
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UNE MEMBRANE CIRCULAIRE

Banc didactique devant permettre de réaliser des travaux pratiques sur les états de contraintes, déformations et fléchissement sur une membrane.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Effet de la pression sur :
- Le profil de la surface, Les résultats devront être présentés sous la forme d'une courbe adimensionnelle
- Déformations radiales et circonférentielles
- Déformations radiales et circonférentielles à la surface de la membrane

Spécifications techniques requises:
- Banc de table monté sur un châssis robuste
- Les bords de la membrane devront être maintenus fermement par deux brides
- Mise sous pression par système oléo hydraulique avec actionnement par pompe manuelle
- 8 jauges de déformations avec fonctionnement en pont complet collées à la surface de la membrane.
- Affichage numérique des déformations en face avant du banc avec sortie pour acquisition de donnée optionnelle
- Matériau de la membrane : alliage d'aluminium
- Epaisseur de la membrane : 3.0 mm
- Diamètre effectif de la membrane : 200 mm
- Pression affichée par manomètre de type Bourdon, avec sortie pour acquisition de donnée optionnelle
- Profil de la surface du diaphragme mesuré à l'aide d'un comparateur numérique avec système de déplacement transversal par glissière, avec sortie pour acquisition de donnée optionnelle
- Dimensions : env 650 x 300 x 310 mm
- Manuel d'utilisation et de travaux pratiques
