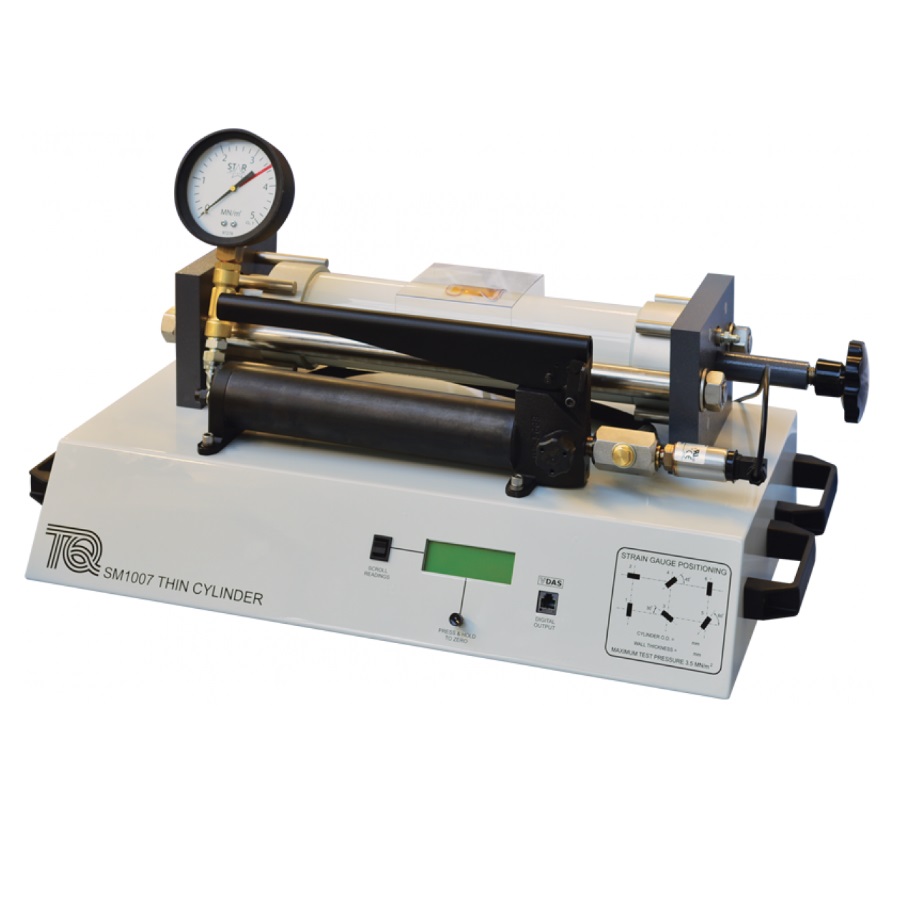

Banc didactique d'étude d'une enveloppe mince - SM1007

matériel pédagogique : Banc didactique d'étude d'une enveloppe mince
Agrandir image

Description

Banc didactique d'étude d'une enveloppe mince de table (ancienne ref SM107), autonome, permettant d'étudier et d'analyser les états de contraintes et de déformations d'une enveloppe cylindrique mince pressurisée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Contrainte longitudinale, circonférentielle, radiale et bi-axiale
- Comportement d'un cylindre sous conditions extrémités ouvertes et fermées
- Utilisation de jauges de déformation
- Relation entre la contrainte et la déformation et valeur du module E dans un cylindre
- Contrainte et déformation indirecte
- Valeur du coefficient de Poisson dans un cylindre
- Utilisation du cercle de Mohr pour calculer les contraintes de cisaillement à n'importe quelle position dans un cylindre
- Utilisation du 'principe de superposition' pour déterminer les déformations principales
- Effet d'un système de contrainte bi-axiale
- Sources d'erreur dans les expériences
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UNE ENVELOPPE MINCE

Le banc devra permettre de vérifier par l'expérience la théorie relative aux enveloppes minces, en mesurant les déformations de la paroi d'un cylindre en différents points, et suivant différentes orientations.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Contrainte longitudinale, circonférentielle, radiale et bi-axiale
- Comportement d'un cylindre sous conditions extrémités ouvertes et fermées
- Utilisation de jauges de déformation
- Relation entre la contrainte et la déformation et valeur du module E dans un cylindre
- Contrainte et déformation indirecte
- Valeur du coefficient de Poisson dans un cylindre
- Utilisation du cercle de Mohr pour calculer les contraintes de cisaillement à n'importe quelle position dans un cylindre
- Utilisation du principe de superposition' pour déterminer les déformations principales
- Effet d'un système de contrainte bi-axiale
- Sources d'erreur dans les expériences

Spécifications techniques requises:
- Huile fourni avec bidon de rechange de 500 mL
- Capacité du cylindre et réservoir : environ 2 litres
- Matériau du cylindre : alliage d'aluminium.
- Epaisseur de l'enveloppe : 3 mm
- Dimensions nominales du cylindre : dia, extérieur env 80 mm, longueur env 359 mm
- Pression : affichée par manomètre de bourdon en standard. Capteur de pression, interfacé avec câble USB pour système d'acquisition de données optionnel.
- Manomètre : 0 - 5 bar
- Pression maximale dans le cylindre : 3,5 MN/m²
- Jauges de contraintes : de type à résistance électrique compensée en température avec affichage numérique de la valeur des déformations.
- Pont d'extensométrie intégré dans le banc,
- Fournir en option un système d'acquistion de données
- Dimensions: environ 715 mm x 360 mm x 380 mm
- Manuel d'utilisation et de travaux pratiques en Français
