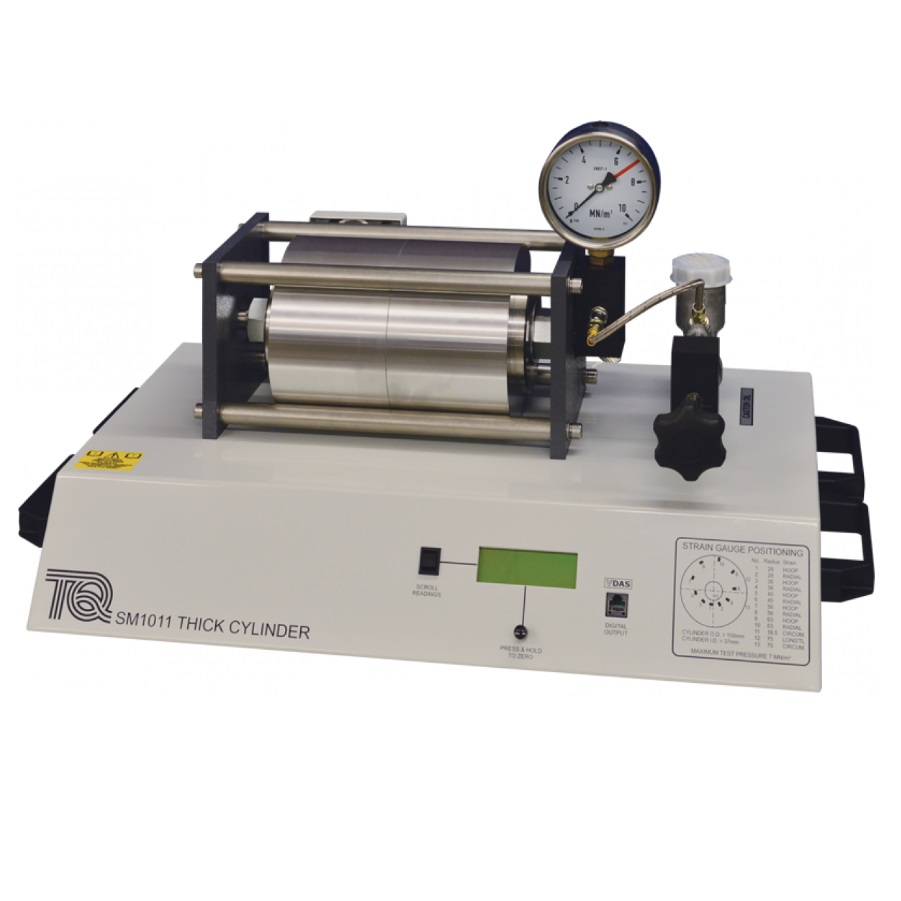

Banc didactique d'étude d'une enveloppe épaisse cylindrique - SM1011

matériel pédagogique : Banc didactique d'étude d'une enveloppe épaisse cylindrique
Agrandir image

Description

Banc didactique d'étude d'une enveloppe épaisse cylindrique de table (ancienne ref SM111), autonome, permettant aux étudiants d'étudier la distribution des contraintes et des déformations radiales et circonférentielles à l'intérieur de la section transversale d'une enveloppe cylindrique épaisse et de comparer les résultats expérimentaux avec les prédictions théoriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Déformations radiales et circonférentielles au travers de la paroi d'un cylindre
- Distribution des contraintes radiales et circonférentielles dans la paroi d'un cylindre
- Contraintes et déformations longitudinales à la surface extérieure
- Contraintes et déformations circonférentielles aux surfaces exetrieure et intérieure
- Comparaison avec les prédictions de Lamé
- Contraintes principales et contraintes de cisaillement maximum
- Evaluation de la précision du positionnement des jauges de déformation
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UNE ENVELOPPE EPAISSE

Le banc devra permettre de mesurer les déformations et d'analyser les contraintes dans un cylindre à paroi épaisse sous pression interne.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Déformations radiales et circonférentielles au travers de la paroi d'un cylindre
- Distribution des contraintes radiales et circonférentielles dans la paroi d'un cylindre
- Contraintes et déformations longitudinales à la surface extérieure
- Contraintes et déformations circonférentielles aux surfaces exetrieure et intérieure
- Comparaison avec les prédictions de Lamé
- Contraintes principales et contraintes de cisaillement maximum
- Evaluation de la précision du positionnement des jauges de déformation

Spécifications techniques requises:
- Cylindre en alliage d'aluminium de dimensions : 203 mm de long, 150 mm de diamètre extérieur et 37 mm de diamètre interne
- Pression d'essai maximale : 7 bar
- Un manomètre de type Bourdon pour la mesure de la pression dans le cylindre
- 13 jauges de contraintes à effet résistif : 10 dans le cylindre (5 radiales et 5 circonférentielles) situées sur 5 rayons différents, 2 sur la surface externe et 1 sur la surface interne
- Pont d'extensométrie intégré et afficheur numérique des déformations mesurées par les jauges
- Dimensions: environ 650 mm x 400 mm x 310 mm
- Manuel d'utilisation et de travaux pratiques en langue francaise
