Module didactique d'étude du moment fléchissant dans une poutre - HST10

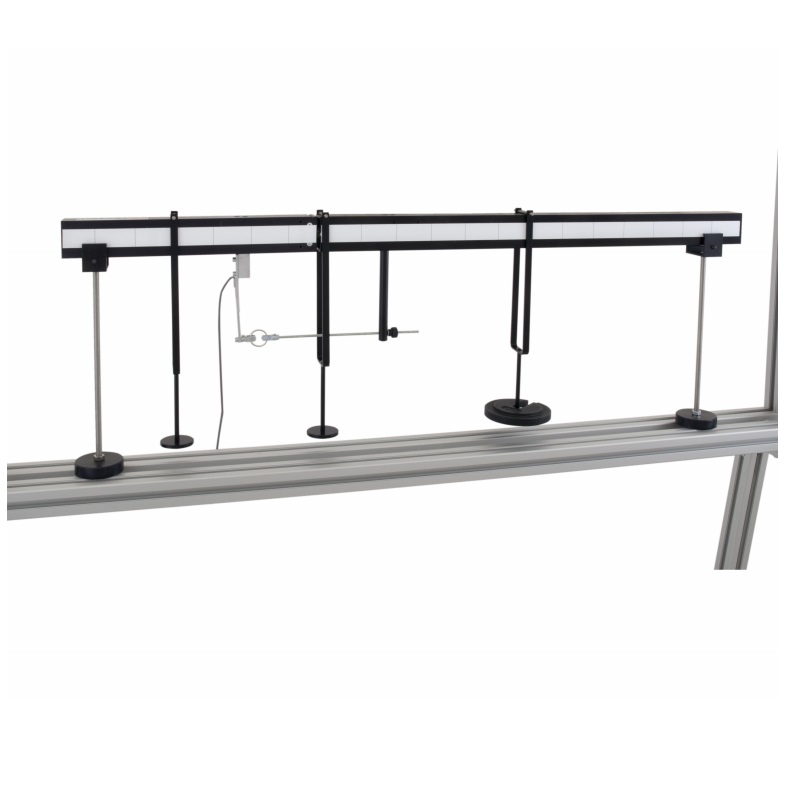

matériel pédagogique : Module didactique d'étude du moment fléchissant dans une poutre
Agrandir image

Description

Module didactique d'étude du moment fléchissant dans une poutre permettant d'observer et de mesurer l'action du moment fléchissant dans une section de poutre simplement supportée et de la comparer avec les valeurs théoriques, Un capteur de force électronique mesure la force directe créée dans la section' coupée' de la poutre et sont bras de levier mécanique associé à l'emplacement de la section 'coupée' permettant ainsi de calculer le moment fléchissant. De multiples positions de chargement sont possible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle du moment fléchissant à une section ''coupée' d'une poutre
- Comparaison des résultats expérimentaux avec la théorie
- Création et utilisation des diagrammes du moment fléchissant
- Variation du moment fléchissant en fonction de charges ponctuelles, positions de charges et arrangement des charges
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DU MOMENT FLÉCHISSANT DANS UNE POUTRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle du moment fléchissant à une section ''coupée' d'une poutre
- Comparaison des résultats expérimentaux avec la théorie
- Création et utilisation des diagrammes du moment fléchissant
- Variation du moment fléchissant en fonction de charges ponctuelles, positions de charges et arrangement des charges

Spécifications techniques requises:
- Doit consister en 2 supports simples: une poutre rigide en alliage d'aluminium coupé en deux longueurs inégales, avec une articulation sans frottement au raccordement qui restreint le mouvement vertical, tout en permettant une flexion.
- Capteur de force électronique mesurant directement la force à la section ''coupée' avec sortie directe vers l'afficheur d'une interface numérique
- Mécanisme de bras de levier permettant de calculer le moment fléchissant
- Multiples position de chargement possible
- Doit pouvoir se monter sur un châssis de montage universel
- Logiciel d'expérimentation disponible en option
- Charge appliquée par crochets, et poids emboîtables
- Longueurs des poutres 600 et 300 mm
- Jeu de poids calibrés fourni: 1 x 2N, 1 x 5N, 2 x 10N,
- Dimension : 1000 x 100 x 400
- Manuel d'utilisation et de travaux pratiques
