Module didactique d'étude de treillis isostatique et hyperstatique - HST16

matériel pédagogique : Module didactique d'étude de treillis isostatique et hyperstatique
Agrandir image

Description

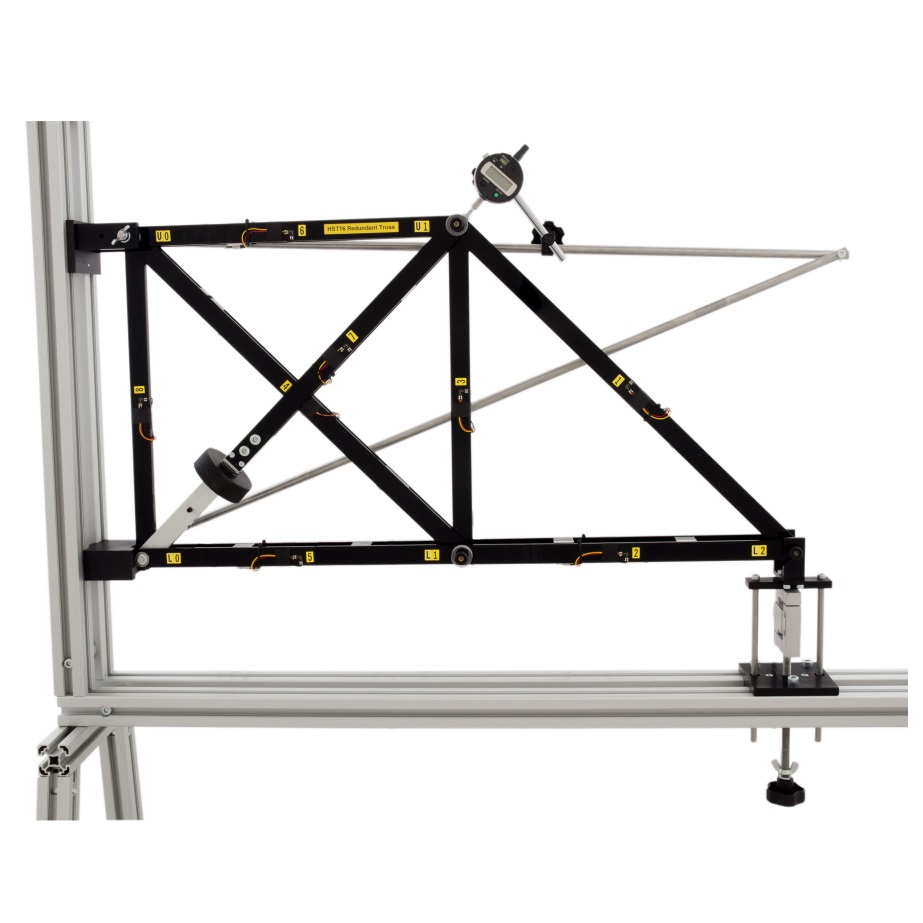

Module didactique d'étude d'une ferme hyperstatique permettant de mesurer les déformations et les déplacements dans les barres individuelles d'une ferme articulée isostatique et hyperstatique. La ferme est montée en cantilever à partir du montant vertical du portique universel HST1 à l'aide d'un pivot glissant sur son embase inférieure. Elle est constituée de 7 barres équipées de jauges de déformation et offre la possibilité de pouvoir ajouter une barre supplémentaire à longueur variable pour rendre le système hyperstatique. Les déformations et donc les forces sont mesurées dans chacune des barres et les déplacements aux noeuds sont mesurés à l'aide d'un comparateur numérique. La charge est appliquée par un système à vis avec cellule de charge incorporée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec ceux des méthodes de résolution mathématiques
- Visualiser et mesurer l'effet de l'absence d'une barre supplémentaire (hyperstatique) dans un treillis
- Étude du fléchissement d'un treillis isostatique et hyperstatique
- Étude des déformations, efforts et déplacements dans un treillis isostatique et hyperstatique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE D'ETUDE DE TREILLIS ISOSTATIQUE ET HYPERSTATIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec ceux des méthodes de résolution mathématiques
- Visualiser et mesurer l'effet de l'absence d'une barre supplémentaire (hyperstatique) dans un treillis
- Étude du fléchissement d'un treillis isostatique et hyperstatique
- Étude des déformations, efforts et déplacements dans un treillis isostatique et hyperstatique

Spécifications techniques requises:
- Doit permettre de mesurer les déformations et les déplacements dans les barres individuelles d'un treillis articulé isostatique que l'on rend hyperstatique par ajout d'une barre supplémentaire
- Doit être construit à partir d'un treillis cantilever avec 2 travées à 45 ° de type isostatique possédant au total sept barres articulées
- Doit comprendre une barre supplémentaire avec un moyen simple de régler sa longueur à l'intérieur du treillis pour le rendre hyperstatique.
- Doit posséder des jauges de déformations (en demi-pont) collées sur chacune des barres avec des câbles de raccordement à une interface numérique
- Le treillis doit être chargé par un mécanisme précis à vis écrou incorporant une cellule de charge électronique
- L'Interface numérique permettra d'afficher les déformations, le déplacement et la charge appliquée au treillis
- Un logiciel expérimental sous Labview serra disponible séparément pour fonctionner avec l'interface numérique afin de permettre l'acquisition, le traitement et la sauvegarde des valeurs expérimentales et théoriques
- Comparateur numérique de résolution 0.01 mm pour la mesure du déplacement des articulations du treillis avec câble de liaison à l'interface numérique
- Charge appliquée mesurée par une cellule de charge de 500 N, avec résolution de 0.1N
- Déplacement mesuré à l'aide d'un comparateur numérique (0.01mm de résolution) avec câble de connexion
- Barres verticales et horizontales de 400 mm entre articulations
- Châssis de montage au sol et interface numérique à fournir
- Dimensions : environ 900 (L) x 200 (l) x 500 mm (H)
- Manuel d'utilisation et de travaux pratiques
