Module didactique d'étude d'un pont suspendu simple - HST2

matériel pédagogique : Module didactique d'étude d'un pont suspendu simple
Agrandir image

Description

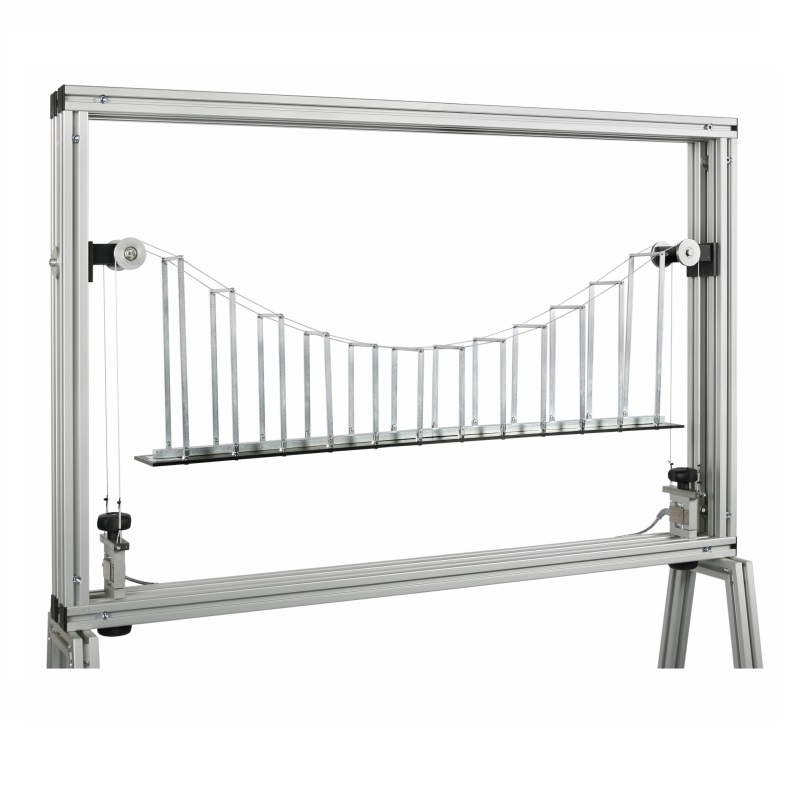

Module didactique d'étude d'un pont suspendu simple permettant d'étudier la tension dans les câbles d'un pont suspendu dont le tablier est chargé par des charges ponctuelles, réparties et roulantes. Le pont suspendu est constitué à partir d'un système de câble en acier doublé équipés de suspentes reliées au tablier du pont, de poulies de revoies et de cellules de charges. Des charges réparties et ponctuelles peuvent être appliquées le long du tablier du pont.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison des résultats expérimentaux avec ceux obtenus par la théorie simplifiée pour une charge uniformément répartie
- Comparaison des résultats expérimentaux avec ceux obtenus par la théorie simplifiée pour une charge ponctuelle et une charge roulante
- Tension du câble obtenue pour des charges à positions et amplitudes variables le long du tablier du pont
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE DIDACTIQUE D'ÉTUDE D'UN PONT SUSPENDU SIMPLE

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Comparaison des résultats expérimentaux avec ceux obtenus par la théorie simplifiée pour une charge uniformément répartie
- Comparaison des résultats expérimentaux avec ceux obtenus par la théorie simplifiée pour une charge ponctuelle et une charge roulante
- Tension du câble obtenue pour des charges à positions et amplitudes variables le long du tablier du pont

Spécifications techniques requises:
- Pont à double suspension réalisée par deux câbles en acier
- 2 Poulies doubles de renvoie
- Tablier de pont rigide;
- Possibilité d'appliquer une charge uniformément répartie jusqu'à 100N/m, une charge ponctuelle de 20N
- Série de suspentes doubles donnant aux câbles une forme parabolique sur une portée de 1.0 mètre et un ventre de 0.2metre
- Positions de chargement réalisables multiples
- Tension dans les câbles mesurée à l'aide de 2 cellules de charge
- Interface de mesure avec afficheur numérique pour les cellules de charge
- Doit être fourni avec un portique universel fourni en option
- Fourni avec manuel d'utilisation avec travaux pratiques
