Module didactique d'étude d'un arc à trois articulations - HST4

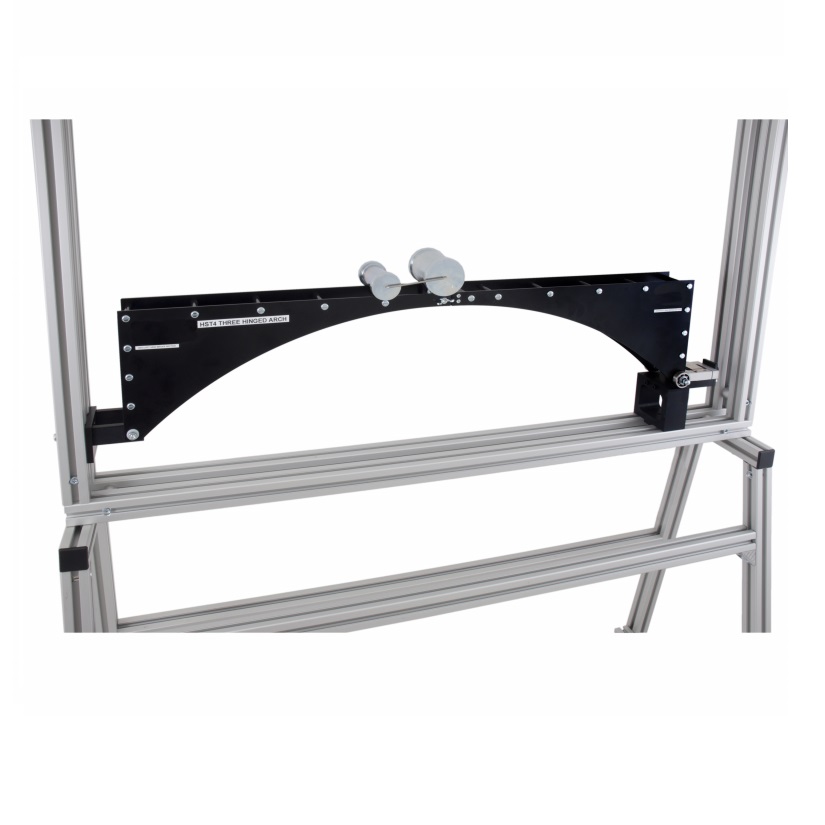

matériel pédagogique : Module didactique d'étude d'un arc à trois articulations
Agrandir image

Description

Module didactique d'étude d'un arc à trois articulations permettant d'étudier la poussée horizontale sur les retombées d'un arc à trois articulations isostatique chargé par des charges réparties, ponctuelles et roulantes sur le tablier du pont plat et rigide et de calculer les lignes d'influence. Configuration symétrique et asymétrique interchangeables des arcs. Cellule de charge électronique permettant de mesurer la poussée horizontale.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Relation entre la poussée horizontale sur la retombée de l'arc et les charges variables appliquées
- Simulation du passage d'un véhicule se déplaçant sur le pont en utilisant une charge roulante en tandem
- Valeur de la poussée horizontale sur la retombée de l'arc
- Comparaison de la théorie avec les résultats expérimentaux
- Ligne d'influence de la poussée horizontale
- Utilisation de la ligne d'influence pour une charge roulante en tandem
- Etude des caractéristiques d'un arc à trois articulations symétrique et asymétrique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UN ARC À TROIS ARTICULATIONS

Le banc devra permettre les exploitations pédagogiques suivantes:
- Relation entre la poussée horizontale sur la retombée de l'arc et les charges variables appliquées
- Simulation du passage d'un véhicule se déplaçant sur le pont en utilisant une charge roulante en tandem
- Valeur de la poussée horizontale sur la retombée de l'arc
- Comparaison de la théorie avec les résultats expérimentaux
- Ligne d'influence de la poussée horizontale
- Utilisation de la ligne d'influence pour une charge roulante en tandem
- Etude des caractéristiques d'un arc à trois articulations symétrique et asymétrique

Spécifications techniques requises:
- L'arc doit posséder une retombée articulée sans translation sur le coté gauche, un extrados pivotant et une retombée articulée autorisant un mouvement de translation sur le coté droit
- Jeu de barres permettant de réaliser une charge uniformément répartie, une charge roulante en tandem et un jeu de poids seront fourni afin de modifier les conditions de chargement
- Positions de chargement multiples réalisables
- Doit pouvoir se monter sur un portique universel
- Doit fonctionner avec une interface numérique d'affichage et d'acquisition de données à fournir
- Arc à trois articulations; hauteur = 200 mm, portée 1000 mm (arc non symétrique : hauteur = 250 mm, portée =750mm)
- Huit barres de chargement réparti fournies: 12.5N/m chacune
- Cellule de charge pour la mesure de la poussée horizontale, gamme; 0 ? 500N
- Charges roulantes de 10N et 25N avec liaison de jonction
- Manuel d'utilisation et de travaux pratiques
