Maquette pédagogique d'étude de la vibration des structures - STR6992

matériel pédagogique : Maquette pédagogique d'étude de la vibration des structures
Agrandir image

Description

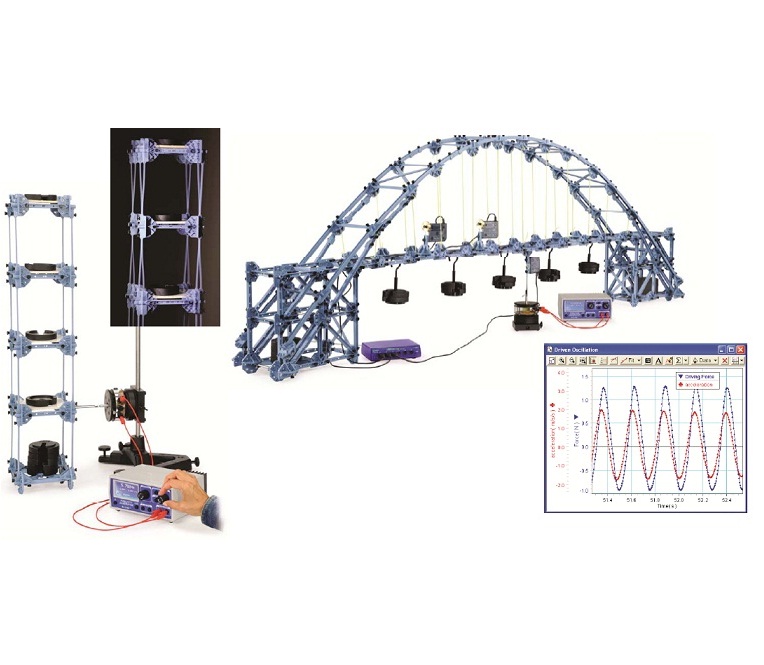

Maquette pédagogique d'étude de la vibration des structures modulaire permettant de démontrer la résonance de systèmes simples et complexes avec des maquettes de structures de ponts et de tours réalisées par les élèves et soumises à des vibrations alternées latérales de fréquences variables, Mesures des déformations et des vibrations de la structure avec des cellules de charge pouvant se placer en tout point des structures. Générateur d'ondes mécaniques et générateur de fonctions pour mettre la structure en vibration. Fourni complet avec capteurs et logiciel d'acquisition des données.
Maquette d'étude de conception et de vibration de structure adaptée dans le cadre de projets pour les filières STI2D,

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Conception et réalisation de structures simples et complexes
- Visualisation des efforts en fonction de la charge
- Étude des vibrations d'une structure
- Démonstration de la résonance de systèmes complexes

Spécifications pour appel d'offres

MAQUETTE PÉDAGOGIQUE D'ÉTUDE DE LA VIBRATION DES STRUCTURES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Conception et réalisation de structures simples et complexes
- Visualisation des efforts en fonction de la charge
- Étude des vibrations d'une structure
- Démonstration de la résonance de systèmes complexes

Spécifications techniques requises:
- Système modulaire composées de toutes les pièces permettant de construire une grande variété de structures (treillis, fermettes, grues, ponts, tours, ?) de la plus simple à la plus complexe
- Quatre cellules de charge de 100N avec amplificateur
- Trois cellules de charge de 5N
- Un connecteur USB
- Un logiciel d'acquisition et d'analyse de données
- Quatre jeux de poids avec crochet
- Un générateur d'onde mécanique
- Générateur d'ondes mécaniques avec générateur de fonction
- Un statif avec sa tige de 45 cm
