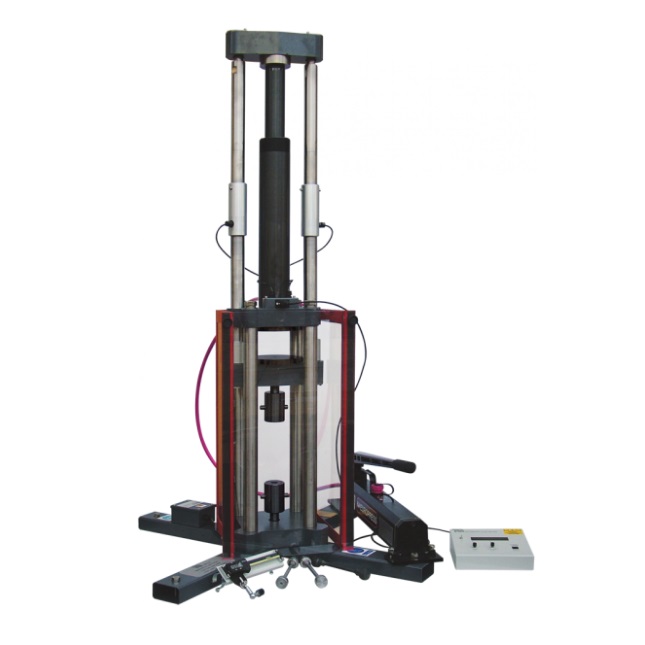

Machine d'essais pédagogique universelle de traction 100 KN - SM1000

matériel pédagogique : Machine d'essais pédagogique universelle de traction 100 KN
Agrandir image

Description

Machine d'essai pédagogique modulaire (ancienne ref SM100) permettant avec ses accessoires optionnels d'effectuer une gamme complète d'essais destructifs et non destructifs sur les matériaux.
La machine est disponible avec un système de mise en charge par pompe hydraulique manuelle ou motorisé.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Essais de traction sur différents matériaux
Lorsqu'elle est utilisée avec les accessoires optionnels:
- Essais de dureté Brinell
- Déformation d'un ressort hélicoïdal
- Déformation d'un ressort à lames
- Déformation de poutres
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MACHINE D'ESSAI UNIVERSELLE 100KN

Le banc devra permettre les exploitations pédagogiques suivantes:
- Essais de traction sur différents matériaux
Lorsqu'elle est utilisée avec les accessoires optionnels:
- Essais de dureté Brinell
- Déformation d'un ressort hélicoïdal
- Déformation d'un ressort à lames
- Déformation de poutres

Spécifications techniques requises:
- Machine d'essai universelle compacte de table avec carter de protection transparent pour protéger la zone d'essais.
- Châssis acier en croix supportant 4 colonnes
- Traverse mobile actionnée par vérin hydraulique situé sur la partie supérieure de la machine
- L'espace au-dessous de la traverse doit permettre d'effectuer des essais de traction, celui au-dessus des essais de compression.
- Les mors de traction seront supportés par des rotules afin d'obtenir une charge purement axiale.
- Des capteurs à jauges de contrainte, incorporés dans la structure, devront permettre de mesurer la charge appliquée par le vérin hydraulique. Un afficheur numérique devra permettre de visualiser en temps réel la force et d'enregistrer les pics de force.
- Un indicateur numérique de déplacement devra permettre de mesurer et afficher le déplacement de la traverse.
- La machine devra être proposée avec un système d'acquisition de données
- Capacité 100kN en traction et compression
- Fournie complète avec un jeu de 3 éprouvettes de traction en acier (pour le démarrage), une paire de plateaux de compression, mors pour éprouvettes de type haltère
- Distance entre mors de traction : 0 à 200 mm
- Distance entre les plateaux de compression : 0 à 220 mm
- Dimensions : 800 x 800 x 1500 mm
- Manuel d'utilisation et de travaux pratiques
